摘要：当前人们对家居防火、防盗以及对家用电器远程控制的需求日益提升，同时手机已经成为居民随身携带的通信工具，基于此设计了一种基于GSM模块的能够通过手机对家用电器进行远程控制的集火灾、入侵报警于一体的自动短信安防报警系统。该系统由AVR ATmega16单片机外接GSM模块作为控制主机，由短信带密码操作，可设定8组用户电话号码，可中文短信报警，带有红外微波双鉴防盗和火灾检测无线通信接口，有2路无线控制继电器输出端，可联动电源，录像等工作。最后经实测表明系统具有很好的检测效果。
关键词：家居安防报警；ATmega16；GSM；双鉴

      引言
      随着我国大量现代化住宅小区的建成，人们对住宅的防火、防盗以及对家用电器进行远程通断电的需求日益提升，而在当前社会，手机已经成为居民每日随身携带的通信工具，基于此本文设计了一种基于GSM模块的能够通过手机对家用电器进行远程通断电控制的集火灾、入侵报警于一体的可以自动向主人发送中文报警短信的安防报警系统。

      1 系统结构

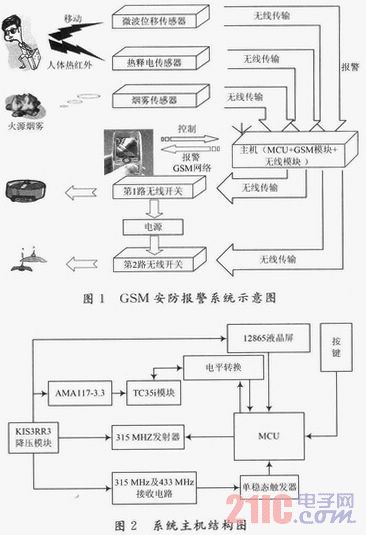

      如图1 GSM安防报警系统示意图所示，本系统由AVR ATmega16单片机外接GSM模块作为控制主机，主机由短信带密码操作，可设定8组用户电话号码，中文短信报警，系统具有3路无线探测器(红外微波防盗，烟雾报警)无线通信接口，同时有2路无线控制继电器输出端，可联动电源，录像等工作。3路无线探测器分别由红外热释电传感器、微波传感器、烟雾传感器以及无线收发模块构成。红外热释电传感器和微波传感器共同构成微波红外复合入侵探测器，烟雾传感器主要用于火灾检测。一旦系统由主人通过手机短信打开后，如果检测到有人非法入侵或者有火灾发生，该系统将在立刻发短信通知设定好用户号码的主人(最多8个手机号码)。同时为了方便主人离家能够对家用电器等进行通断电的控制，本系统还提供两路无线开关用作远程控制通断，用户可通过短信命令对远程无线开关进行控制。

    如图2系统主机结构图所示，系统主机主要由MCU(ATmega16单片机)、GSM(TC35i)及电平转换模块、延时接口电路(单稳态触发器)及显示模块(12865LCD)、315 MHz发射电路、315 MHz及433 MHz接收电路以及电源适配模块(AMS1117—3．3和KIS3RR3降压模块)构成。
