(2)整流滤波电路

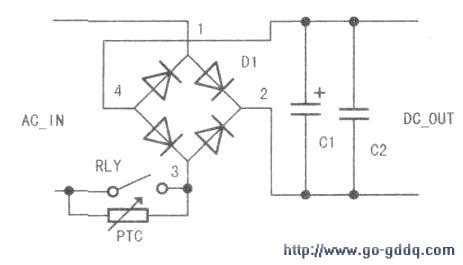

（见下图）整流滤波电路由继电器RLY常开接点、PTC（正温度系数热敏电阻）、硅整流桥及滤波电容组成。
因为Cl是高压大电容（一般在2000 μF以上，工作电压300V以上），当电路通电的瞬间，由于充电电流的存在，Cl近似处于短路状态，瞬间电流可超过100A，极易造成整流桥的损坏。为了避免电路的损坏，电源电路中设计了由PTC与继电器常开接点组成的电流控制电路，使通电瞬间的充电电流得到缓冲。该电路的工作特点为：当控制电路通电时，由于继电器接点处于断开状态，电流经PTC元件供给整流电路，因为PTC自身阻值的作用，对充电电流起到限制；整流电路正常工作后，为控制电路提供电源，控制电路也进入临时工作状态，继电器RLY吸合，将PTC短路，控制短路完全进入正常工作。因为PTC是正温度系数热敏电阻，若继电器在电路通电后长时间未能吸台，电路电流会使PTC温度升高，自身阻值增大，当阻值达到PTC元件的居里温度点时，阻值陡增，变为高阻状态，使控制电路无法进入正常工作状态。
(3)开关电源
开关电源不同于普通工频变压器电源，主要是通过在初级绕组回路中串入开关管，通过高频可调占空比的开关从而使加载初级绕组两端的HVDC在电路中形成脉冲变化的电流，将能量通过磁芯传至次级绕组，再通过半波整流和滤波，配合电压、电流反馈，最终形成了我们所需要的低压直流电源。
相对于传统工频变压器电源，开关电源具有更高的转换效率；但因为电路中使用了高速功率开关器件，并且使用的电子元件数目较多，抗瞬间电压、电流冲击的能力低于传统电源。一般当高压电容两端（P、N间）电压为正常DC300V左右，而系统无任何反应时，多为开关电源故障；如果电路弱电部分发生器件短路（即开关电源负载短路），开关电源会出现启动一保护一再启动一再保护一开关变压器发出几秒钟一次的有规律的“吱吱”声，此种情况一般不是开关电源的问题，应检查弱电部分电路。
2．通讯电路

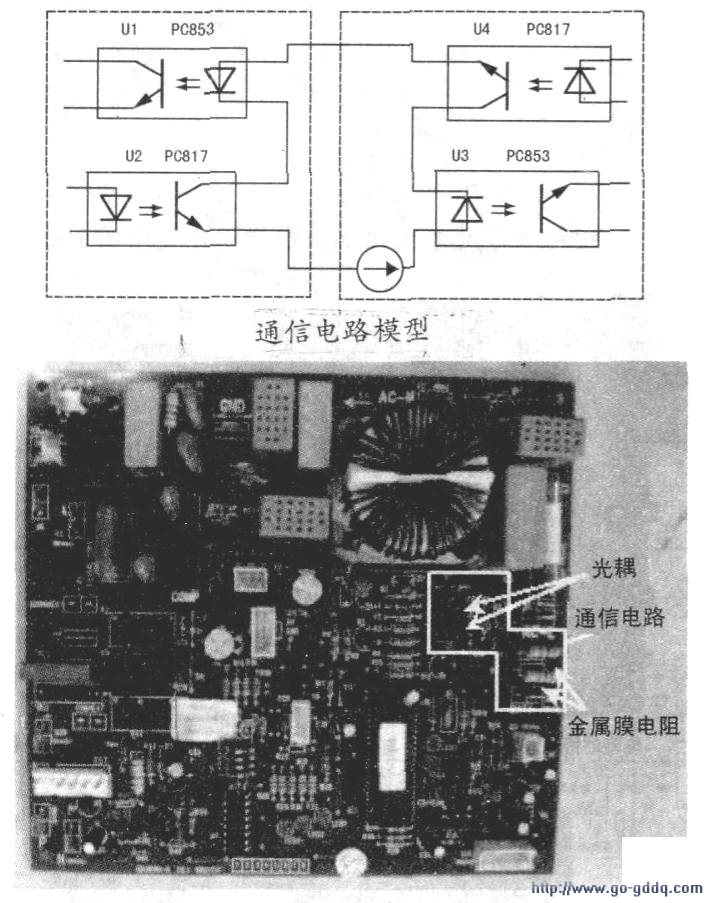

通讯电路采用半双工串行通信方式，电流环形信号回路形式。由上图通信电路模型可以看出，当U4常通时，U3的开关可以与U2同步；当U2常通时，Ul的开关可以与U4同步。下图为通讯电路在PCB板上的位置标示。通讯电路负责室内、外机之间的数据传输，通讯以室内机为主，正常情况下，室内机发送完信号后等待接收，一定时间内没有收到正确信号则再次发送当前信息，若连续三分钟内没有收到任何正确信息则出错报警。室外机为从机，当室外机未收到正确信号时，就一直等待，不发送信号。
通讯电路供电电压为24V，由AC220V经二极管半波整流、电阻限流、稳压管稳压后为通讯电路提供电源电压。整个通信环路的电流约为3mA。
