人体接近探测仪是指当人体接近某处或某物体时，本探测仪会产生相应的控制动作（如信号指示灯发亮、大门关和闭、报警装置报警等）。参考电子资料，完整地设计了本套装置，并从理论的角度对该装置进行了详尽的分析。相信对应用电子技术进行电路设计起到一定的引导作用。

　　1、概述

    本装置利用两集成运放(ICIA、ICIB)作比较器，给其中一个运放输入标准方波信号作为比较对象，另一个运放的输入信号受人体接近程度的影响，当无人接近装置时，两运放输出方波相同，这两信号送给异或门(lC2)的两输入端，经异或门运算输出Y=AB+AB=O。此时被控对象（信号指示灯等）不产生动作。若有人接近装置时，Y≠0．将Y变为直流并放大后去控制被控对象产生相应的控制动作。

　　2、电路设计

    (1)标准方波发生电路：元件T1、R1、R2、C1、C2及1MHz石英晶振构成一种并联型石英晶体振荡电路，T1为反向器，可由运放构成，晶振相当于电感元件，该信号经T2放大后送给比较运算电路，作为比较电路的标准信号(u。1)。

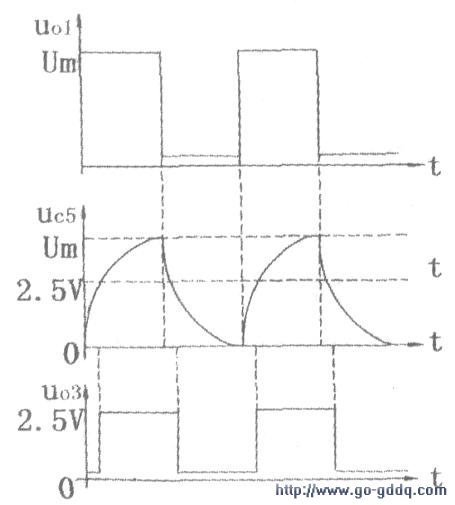

　　(2)比较运算电路：比较运算电路由ICIA、ICIB、IC2及相应的外围元件共同构成。T2输出的信号u。1-路经R5、C5积分延时后送ICIB正端，与负端2.5V电压比较后，输出幅值为2.5V的方波信号u。3，其波形如上图所示；u。1另一路经R3、C37（注：C3’由C3、同轴电缆对地电容、25cm2感应板对地电容共同构成，在无人体接近探测仪时，上述三电容的和约为48UF）积分延时后送ICIA的正端，同样与其负端所接2.5V恒定电压比较后输出方波信号uo2，其波形图略。为了保证在无人接近时U02与U03的波形完全一致，那么上下两比较电路所使用的元件应该对应，故设计时选择C5的值也为48μF。

　　下面对无人靠近探测仪和有人靠近的两种情况分别进行分析。

　　无人靠近时，如上所述，因电路的对称性，uo2与uo3的输出波形完全相同，这两信号送给异或门IC2的两输入端，经运算后输出uo=0，则后续电路不动作。

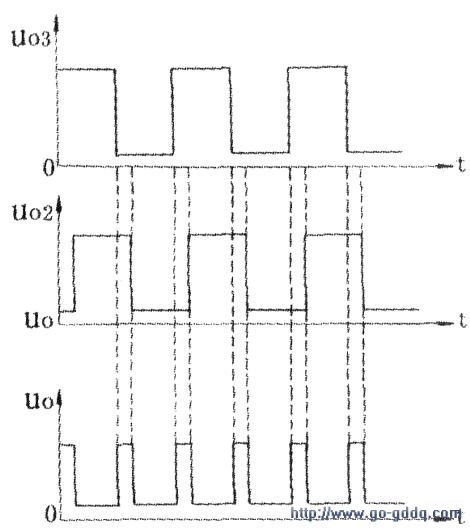

　　当有靠近人时，C37值将增加，经运算可知，积分电路R3、C3’将会使得输出信号u。2产生一个向后的延时，而U03的波形仍然不变，故uo2、Uo3送IC2运算后，其输出Uo≠0，此时的Uo2.Uo3.Uo的波形如中图所示；人靠得越近，则Uo输出脉冲越宽。

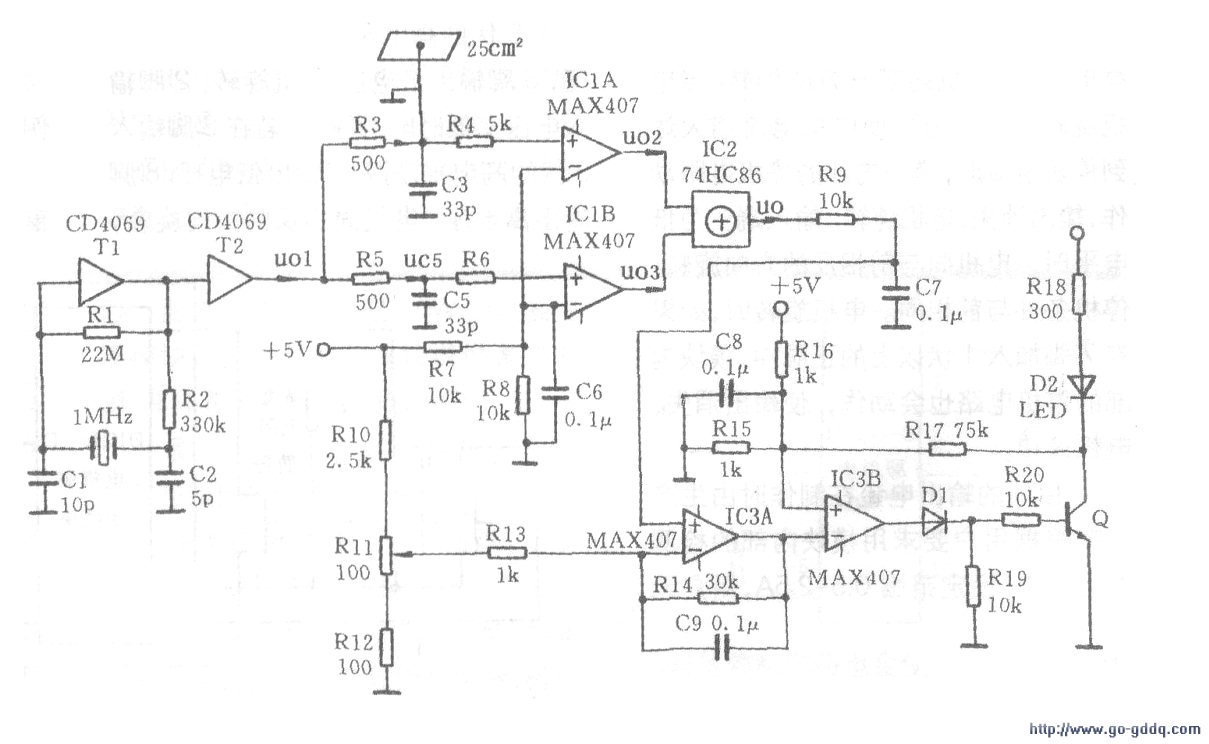

　　IC2输出信号Uo经R9，C7滤波后产生与人体接近距离成比例的直流电压，运放IC3A对该电压进行放大，调整电位器R11可以设定对应于人体接近感应板不同距离的门限值；运放IC3B及功率放大管Ql构成滞回比较器，将IC3A输出电压放大，通过R17的正反馈可保证Ql迅速可靠导通，点亮发光管D2，其整机电路如下图所示。

　　3、电路应用扩展
　　
　　上述电路是对信号指示灯D2的通断进行控制，若将D2换成继电器，用继电器去控制其它各种执行机构（如报警装置的通断，住房大门的自动关闭等）的动作，就可以实现各种自动控制功能。
