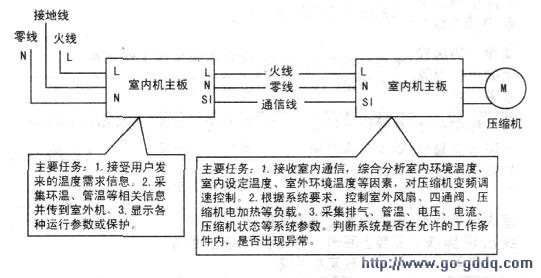

格力直流变频空调电控系统主要由室内机主板、室外机主板及压缩机组成，其内、外机通过火线、零线和通信线相连（见下图）。

　　格力直流变频空调采用三洋、三菱等名牌双转子直流变频压缩机，三菱逆变功率模块，部分机型还采用了电子膨胀阀作为节流装置，使空调的工作性能以及节能效果得到了可靠的保证。

　　格力直流变频空调电控系统原理格力直流变频空调室内机电控部分与其他空调基本相同，所以，在这里不再对室内电路进行分析，重点介绍室外机电控部分的结构、性能及其控制原理。

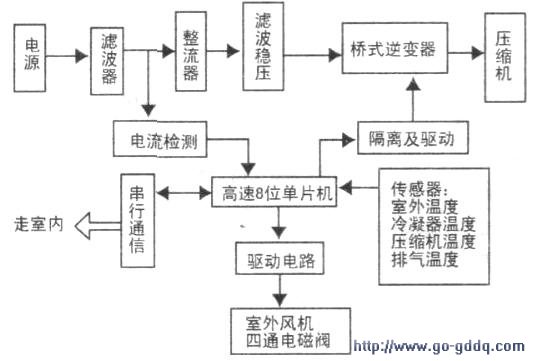

　　格力直流变频空调室外机电路结构见下图。

　　1．电源电路

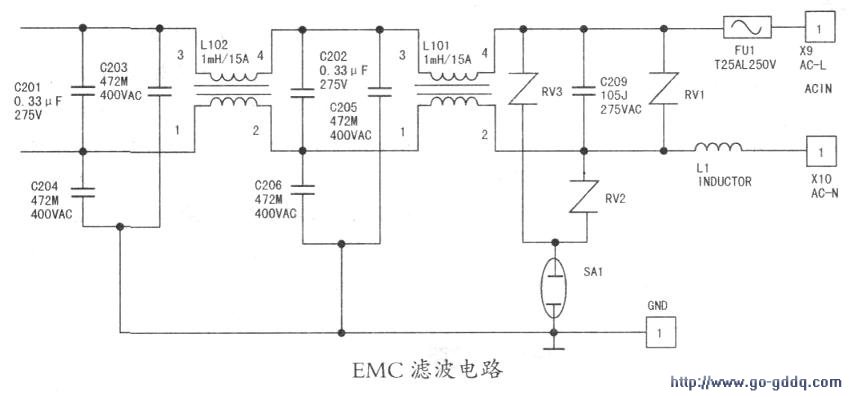

    (1)EMC滤波电路（见下图）滤波电路的主要作用是滤除电网中的谐波电压、浪涌电压及环境中的电磁波辐射干扰等，保证控制电路在干净的电源环境下可靠工作。电路中压敏电阻RV3、RV1、RV2．高压放电管SA1及电容C209组成浪涌、高频吸收电路，当电网中出现瞬间高压时，压敏电阻RV2会迅速导通，通过高压放电管SA1将高压引入地。一旦出现持续高压，RV1、RV3导通，形成短路电流，使熔断器FU1熔断，保证后边的电路不被高压损坏。

　　滤波电路中还采用了两级LC滤波电路组成的传导、辐射吸收电路，以滤除控制电路中所产生的多频率段的干扰脉冲，防止这些信号返回至电网中对电网形成干扰。
