由于输入电压高于3．3V，所以在电路中还必须使用电压调节器。这里选用的是TI的低压差电压调节器（LDO），在实际设计中选用具体的LDO时，还要考虑输出电流的驱动能力等因素。在TI的网站上有为C5000和C6000系列推荐的电源系列。

　　2．1　带有PG引脚的低压差电压调节器

　　这种方案要求低压差电压调节器具有ENABLE引脚，直流电压转换器具有PG引脚。在上电时，当直流电压转换器输出正常电压后，PG引脚变低，使能LDO的ENABLE引脚，LDO工作，输出DSP的I／O电压，这样就可以让I／O电压的上电电压滞后于核电压的上电。这里的直流电压转换器可以是LDO也可以是开关电源，这取决于输出电流的要求。

　　同样，在断电时由于有很多不确定的因素，将无法保证准确的断电顺序。一种可能的顺序是：当去除外部3．3V电压后，直流电压转换器输出衰减，同时PG 引脚输出为高，关闭LDO，去除DSP的I／O电压。对于特定的某一系统，需要通过试验来确定准确的断电顺序。TPS76733有一个加电启动的POR （Power－on－Reset）引脚，它与DSP的RESET引脚直接相连。

　　2．2　低压差电压调节器和SVS

　　如果对核电压供电的直流电压转换器没有PG引脚，则需要使用SVS来实现对I／O电压的延迟。这种方案与1．2小节介绍的方案很类似。在上电时，当输入电压超过阈值电压200ms后，RESET输出高，使能LDO输出I／O电压。在断电时，当外部电压衰减后，SVS的RESET输出高，关闭 LDO从而关闭I／O电压，而直流电压转换器仍然可以持续供电很短的时间，这样就保证了断电的正确时序。在这里，SVS选用的是TPS3824－50，专门用来监测5V的输入电压。

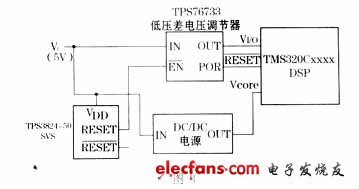

　　如果对核电压供电的直流电压转换器有PG引脚，则若成本允许，也可以使用这种方法，同时还可以实现对DSP的复位。把SVS的RESET引脚和DC／DC的PG引脚通过一个与门相连，输出到DSP的RESET引脚，具体电路可以参考图2。

　　3　结束语

　　本文从总体上介绍了DSP的双电源解决方案，但是针对具体的电源要求，如最大输出电流、输出纹波电压、电源效率、输出电压容差等，都必须在电路设计和电源芯片的选择上加以考虑。值得注意的是文中没有包括必须的退耦电容。
