基于1 T单片机的电子标签销码器
来源:本站整理  作者:佚名  2011-11-19 07:56:06

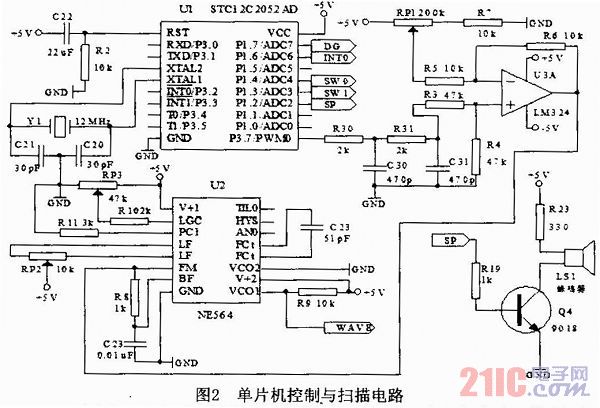

1.1 扫描电路
    扫描电路采用高频模拟锁相环NE564构成,NE564的最高工作频率可达50MHz,采用+5V单电源供电,特别适用于高速数字通信中FM信号及FSK(移频键控)信号的调制、解调,无需外接复杂的滤波器。利用NE564的调频功能,先让其工作在一个固定频率,再利用其调频特性进行频率的扫描。通过单片机的P3.7脚输出占空比周期变化的PWM电压,经过电阻R30、R31和电容C30、C31滤波,运放LM324构成的差动放大器后产生的调制信号电压,输入到NE564的FM端,从而控制NE564的输出频率。使扫描频率以8.2MHz为中心频率,左右频偏10%,且通过扫描方式(90Hz扫描),步进128步来完成7.38~9.02MHz频率的产生。扫描电路如图2所示。

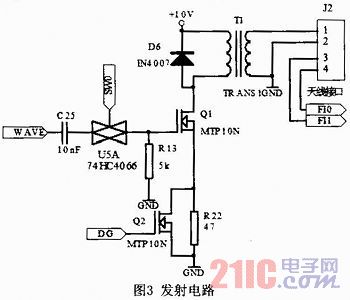

1.2 功率放大与发射电路
    功率放大电路采用宽带变压器耦合回路。宽带变压器用高频磁芯绕制的高频变压器和传输线变压器。宽带功率放大器不需要调谐回路,可在很宽的频率范围内获得线性放大。发射电路通过天线发射无线电波,无线电波的发射与接收依靠天线来完成。扫频电路输出的以8.2MHz为中心频率,左右频偏10%的信号由功率放大与发射电路的WAVE端输入,经过Q1放大和高频变压器T1耦合后送到发射天线,向规定的方向发射无线电波,同时天线还用来接收无线电波,并把接收无线电波还原为高频电流。功率放大与发射电路如图3所示。


上一页  [1] [2] [3]  下一页
