SR 为同步整流管，用来代替整流二极管;

　　T2 为电流互感器，用来检测通过SR 的电流，当有电流流过SR 的体二极管，则在电流互感器的二次侧感应出电流;

　　R1 用来将互感器二次侧感应出的电流转变成电压，同时R1 的值决定同步整流管开通和关断时电流互感器二次侧电流大小;

　　C1 和二极管VD 用来对互感器二次侧的电压进行滤波和箝位;

　　偏置电阻R2，下拉电阻R3 和晶体管Q1 构成开关电路，利用Q1 的饱和截止，实现同步整流管SR 的导通和关断;

　　Q2 和Q3 构成图腾柱输出电路，提供足够大的电流，使SR 栅源极间电压迅速上升到所需要值，保证SR 能快速开通。同时为SR 关断时提供反向抽取电流回路，加速SR 关断。

　　3 同步整流反激变换器的设计

　　同步整流反激变换器的电路如图3 所示，控制芯片选用UC3842。设计技术指标如下：

　　输入电压Ui：100~375VDC

　　输出电压Uo：12V

　　输出电流Io：4A

　　开关频率fs：100KHz

　　最大占空比DMAx：0.45

　　效率：η>80%

　　工作方式：断续模式

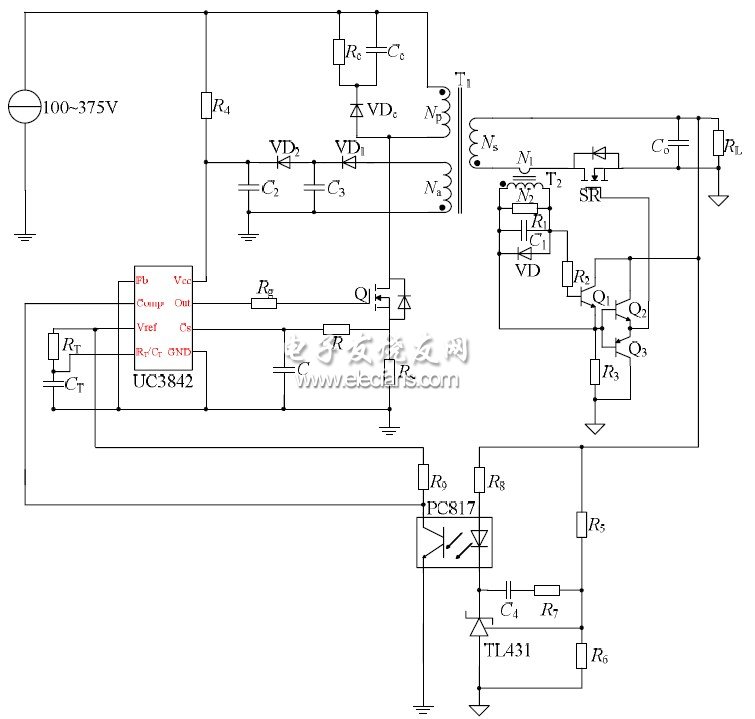

　　图3 同步整流反激变换器电路

　　3.1 启动电路设计

　　芯片 UC3842 工作的开启电压为16V，在芯片开启之前，芯片消耗的电流在1mA 以内。

　　正常工作后，欠压锁定电压为10V，上限为34V，芯片消耗电流约为15mA。启动时由输入直流电压通过启动电阻R4 向电容C2 充电，芯片消耗电流在1mA 以内，电容C2 上电压不断上升，当芯片7 脚上电压升至16V 时UC3842 开始工作，芯片消耗电流约为15mA，电容C2 上电压下降，辅助绕组上开始有电压，电容C3 上电压逐渐升高，当电容C3 上电压高于电容C2 上电压，二极管VD2 导通，由辅助绕组供电。

　　辅助绕组供电电压取15V，电压纹波要求不高，滤波电容C3 取47μF。为了芯片可靠启动，电容C2 取100μF，电阻R4 取68KΩ，在输入电压最小时，通过启动电阻R4，能提供1.2mA的启动电流。
