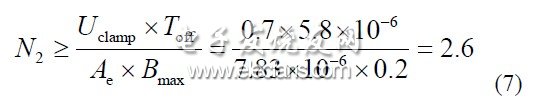

同步整流管选用IR 公司的IRF3205 型N 沟道功率MOSFET，漏源击穿电压U(BR)DSS=55V，漏极电流ID=110A(25°C)，最大栅源电压UGS(max)=±20V，开通电压UGS(th)=4V，导通电阻RDS(on)=0.008Ω。同步整流驱动电路的设计主要集中在电流互感器T2 的设计上。电流互感器磁环型号选用R10， Ae = 7.83×10-6 m2 ，磁芯材料选用N30，Bmax=0.2T。绕组N1 由于流过的电流比较大，为减小损耗，匝数确定为1 匝，为保证绕组N2 在SR 关断期间退磁，绕组N2 需满足：
为有充足的裕量，取N2 为20 匝。保证SR 开通关断的快速性，设定变换器次级电感电流达到30mA，SR 开始导通或关断，则取R1 为470 Ω。取C1 为1nF，R1 为100 Ω，R3 为470 Ω。
3.6 反馈电路设计
反馈电路采用TL431 配合光耦PC817 作为参考、隔离、取样，电路中将UC3842 内部的误差放大器反向输入端2 脚直接接地，PC817 的三极管集电极直接接在误差放大器的输出端1 脚，跳过芯片内部的误差放大器，直接用1 脚做反馈，然后与电流检测输入的第3 脚进行比较，通过锁存脉宽调制器输出PWM 驱动信号。当输出电压升高时，经电阻R5，R6 分压后输入到TL431 的参考端的电压也升高，此时流过光耦中发光二极管的电流增大，PC817三极管集电极电流增大，三极管集射级电压减小，UC3842 的6 脚输出驱动信号的占空比变小，于是输出电压下降，达到稳压的目的。反之亦然，使输出保持恒定，不受输入电压或负载变化的影响。
TL431 参考输入端电压ref U 为2.5V，电流为1.5μA，为了避免此端电流影响分压比和避免噪声的影响，通常取流过电阻R6 的电流为参考输入端电流的100 倍以上，所以:
根据TL431 的特性，R5、R6、Uref 和 U o有固定的关系：
PC817 三极管集电极电流IC 受发光二极管正向电流If 控制，由PC817 技术手册知，当二极管正向电流If 在5mA 左右变化时，Ic 和If 具有很好的线性关系，三极管的集射电流Ic在5mA 左右变化。所以:
式中Uvref 为芯片8 脚电压5V， U comp 为芯片1 脚电压，计算时取系统稳定时1 脚电压最大值。
TL431 正常工作时需要阴极至阳极电压Uka 大于2.5V，PC817 二极管正向导通压降Uf为1.2V。所以:
经过计算及仿真调试，得到反馈电路的阻容参数。取R6 为1KΩ，R5 为3.8KΩ，R8 为1KΩ，R9 为120Ω，R7 为150KΩ，C4 为1nF。
