同步整流实现反激变换器设计
来源:本站整理  作者:佚名  2011-11-19 17:39:22



4 仿真分析与结论

  应用 Saber 仿真软件对本文设计的同步整流反激变换器进行仿真。图4 为输入电压200V,满载时,初级MOS 管Q、次级同步整流管SR 驱动信号和次级电感电流波形。由图可见,Q 关断后,SR 经过很短的延迟后就开通,次级电感电流降至接近零时,SR 关断。图5 为输入电压100V、200V、250V、300V 和375V,满载条件下,分别采用同步整流和二极管整流时,系统效率的分布图。

  仿真结果与本文对同步整流反激变换器和同步整流管驱动电路的工作原理分析一致。同时仿真结果证明,该驱动电路可以很好实现同步整流功能,采用同步整流技术可以较好提高传统反激变换器的效率。输入电压100V,满载时,变换器效率最高为87.7%。



图4 Ugs(Q),Ugs(SR),is 的波形

  图4 Ugs(Q),Ugs(SR),is 的波形

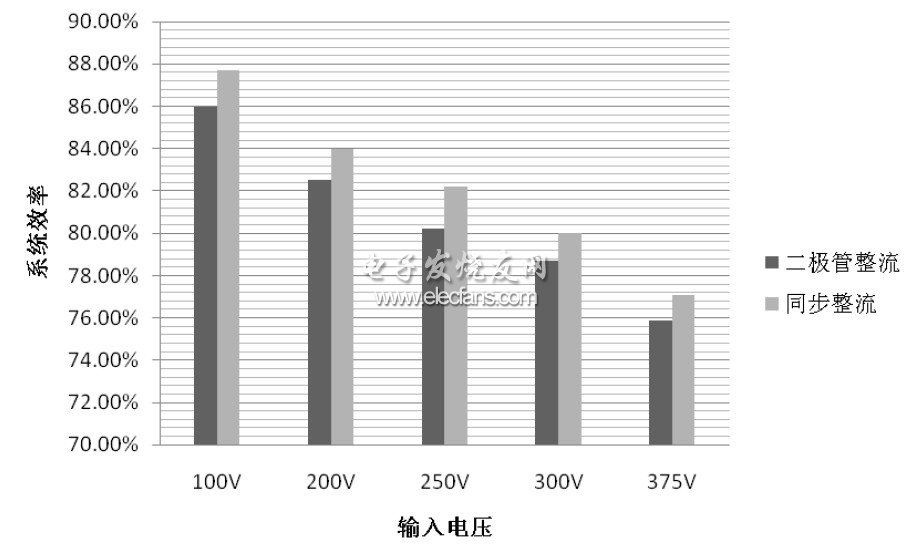

图5 系统效率的分布图

  图5 系统效率的分布图
