新型分布式交通信号灯控制系统设计方案
来源:本站整理  作者:佚名  2011-11-19 17:39:35



  引言

  要实现道路交通的智能化,就要引入变周期交通信号灯控制技术,实时检测路口的交通流量以及拥塞量等数据,根据规则动态地调节信号灯,获得更加满意的通行率。

  本文提出了一种具有分布式特征的交通信号灯控制系统设计方案,它利用RFID技术提高路况信息的收集精度, 利用电流环远距离传输方式,并且应用人工智能理论使得系统具有更强的自适应性和可扩充性。


  1 系统功能与整体结构设计

  从功能特点来看,智能交通信号灯系统应具有时间固定模式、时间设定模式、时间感应模式、现场遥控模式、远程控制模式等信号控制模式;可以进行日期、时间设定、分时段时间设定、感应参数设定、周期时间、相位差和绿信比等参数设定;可以进行系统自检、绿冲突检测、灯故障检测、线路故障检测;具有强大的输入/输出功能,可实现对路口的不同相位灯控输出和检测功能。此外,系统提供友好的人机界面,用户可通过手动开关、键盘或遥控器对信号机进行设定和控制。

  信号机是整个系统的核心。它由LCD屏、控制板、灯组驱动板、开关电源、按钮板等共5种功能模块插件板,以及配电板、接线端子排等组成。本系统选择基于ARM核的32位嵌入式RISC处理器AT91RM9200作为信号机控制板处理器,可以满足信号机智能化的要求,使信号机在系统中成为收集与处理交通流量数据、通信联网以及区域协调控制的平台。

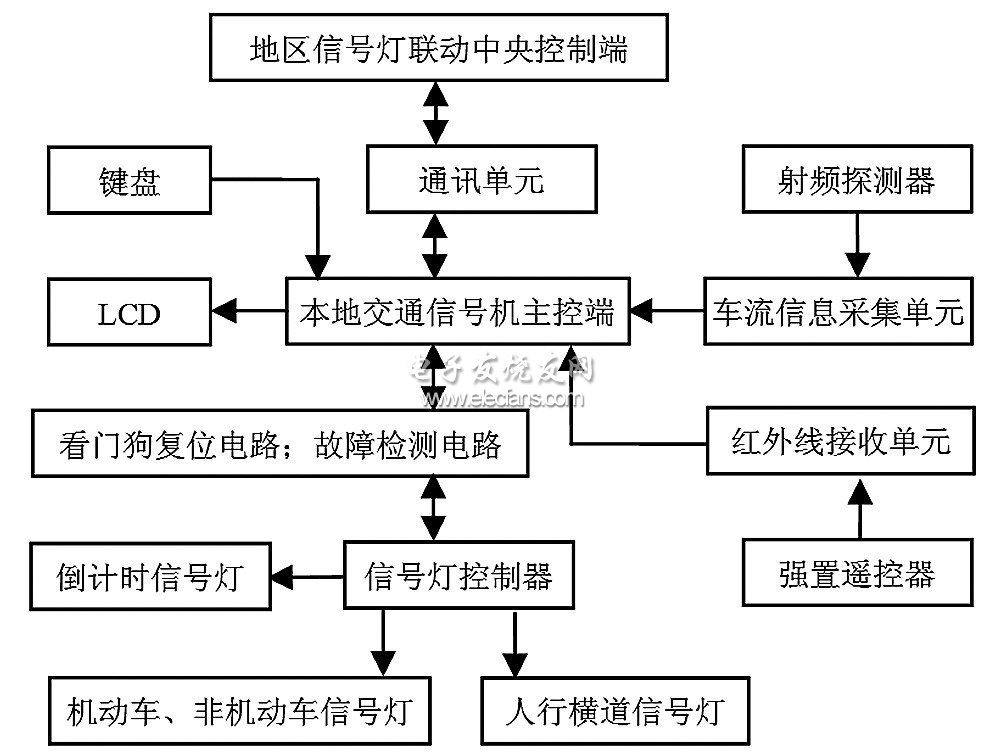

  智能交通信号灯系统结构图如图1所示。



交通信号灯系统结构图

  图1 交通信号灯系统结构图

  信号灯采用发光二极管,即LED技术,发光功率大,抗震能力强,省电又稳定。系统内各组件,包括信号灯都由外部供电,并配有UPS。信号灯控制器对各种信号灯不提供工作电压,仅进行信号传递,完全实现弱电控制。信号灯亮度的控制采用脉宽调制的原理,将电压全波整流,经电阻分压,由光耦将其转成有一定占空比的方波,当电源电压升高时,占空比会减小,抑制LED亮度的提高,当电源电压降低时,占空比会增大,限制LED亮度的降低,从而实现了LED亮度的自动控制。

  信号灯远距离通信控制可以采用电流环信号传输方式加以实现。这种远距离通信控制电路简单、成本低、抗干扰能力强。它是由电流环传输串行移位的3种信号--数据D、时钟CLK、锁存STR,交通灯则将控制器发来的串行信息转换为并行输出,准确实现位控制,不同的信号灯就可以在连线上采取并联方式,这样,一个线路输出的负载能力足以控制十几个信号灯,可以满足各种交通路口的需要。

  智能交通信号灯系统既是一个独立的系统,又是整个地区智能信号灯系统的一部分。通过信息共享,可以实现交通信号的联动控制,进行有效的交通预测和疏导。当路口车流相对均匀稳定时,地区内的信号灯协调运作,可以实现“绿波带”控制。

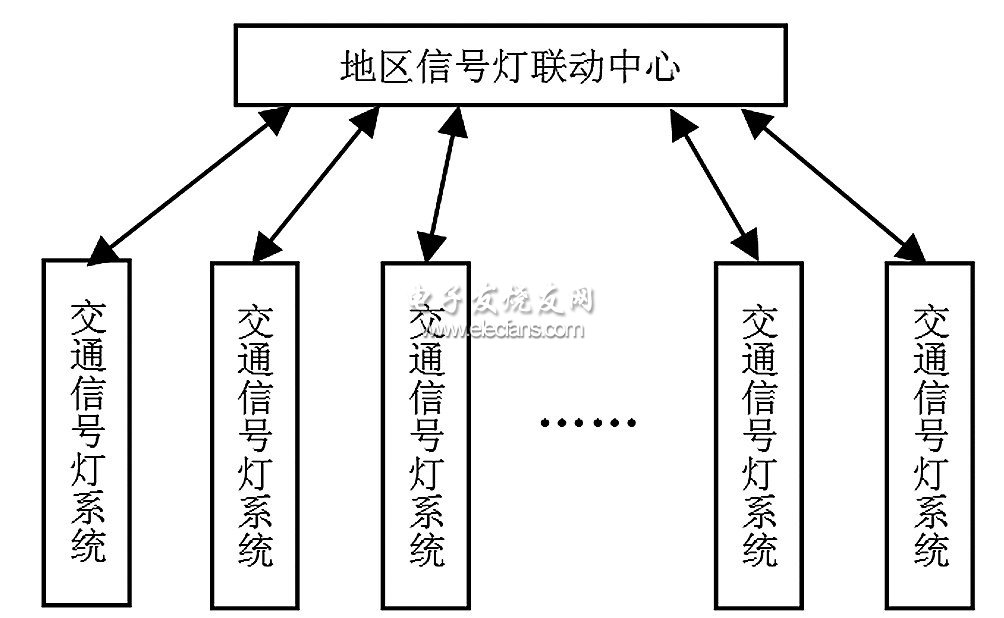

  以下给出地区交通信号灯联动系统结构图,如图2所示。



地区交通信号灯联动系统结构图

  图2 地区交通信号灯联动系统结构图
