引言

　　电源是汽车的一个重要的环节，电源的好坏直接影响汽车的性能，对电源的要求很，因具有寿命长，性能好，成本低等特点。但这些方面存在矛盾。需要用特殊的方法也解决这些问题。

　　汽车电源设计的基本原则

　　汽车电源又叫电源逆变器，是一种能够将DC12V直流电转换为和市电相同的AC220V交流电，供一般电器使用，是一种方便的电源转换器，由于常用于汽车而得名。汽车电源一般使用汽车电瓶或者点烟器供电，先将这样的低压直流电转换为265V左右的直流电；然后是真正的转变阶段，它将高压的直流电转变为220V、50Hz的交流电。有了汽车电源，您就可以把家里所有的小家电搬到车上使用，如手机、笔记本电脑、数码相机、车用冰箱、摄像机、DVD等，从而使人在车里有一种置身家中的感觉。自它面世以后，那些在车里使用电器的诸多局限将不复存在，可以使人真正享受“与家同行，与世界相通”的感觉。

　　大多数汽车电源架构需要遵循六项基本原则：

　　1 输入电压范围VIN：12V电池电压的瞬间波动范围决定了电源转换IC的输入电压范围。

　　汽车电源充分考虑到外部的使用环境，当发生过载或短路现象时将自动保护关机。汽车电源的输出电压通过本身的反馈确认可以使电压稳定，空载与额定的电压值变化小于10V。需要说明的是，汽车电源的目的是输出和市电相同的电压，满足用电器的需要，但实际上汽车电源输出的是模拟正弦波，而市电是真正的正弦波，两者略有不同，一般不影响使用，这是汽车电源的工作原理决定的。

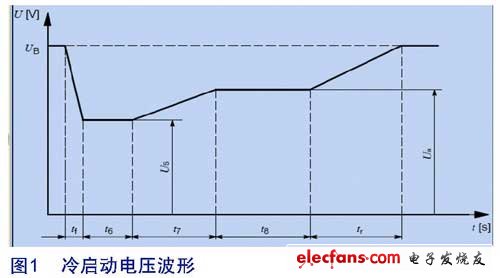

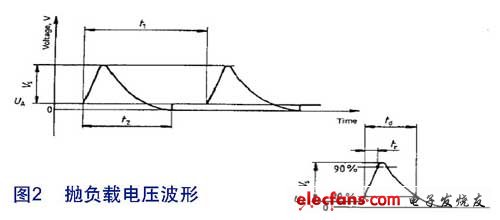

　　ISO7637-1行业标准定义了汽车电池的电压波动范围。图1和图2所示波形即为ISO7637标准给出的波形，图中显示了高压汽车电源转换器需要满足的临界条件。

　　2 散热考虑：散热需要根据DC-DC转换器的最低效率进行设计。

　　精心设计的开关电源转换器的效率通常高于线性稳压器，较高的转换效率可以省去电源设计中的大尺寸散热片和大的封装外形。20W以上的大功率设计对于热管理要求比较严格，需要采用同步整流架构。高效率的外部MOSFET控制器有助于改善电源的散热能力。

　　3 静态工作电流（IQ）及关断电流（ISD）：随着汽车中电子控制单元（ECU）数量的快速增长，从汽车电池消耗的总电流也不断增长。即使当发动机工作并且电池电量耗尽时，有些ECU单元仍然保持工作。为了保证静态工作电流IQ在可控范围内，大多数OEM厂商开始对每个ECU的IQ加以限制。

　　4 成本控制：OEM厂商需要折中考虑模块成本、开发/认证成本、产品上市时间以及规格指标。在成本允许的前提下保证最优设计，电源部分的材料清单在成本上可能占据非常重要的地位。

　　模块成本与PCB类型、散热片、器件布局及其设计因素有关。例如，用FR-4 4层板代替CM-3单层板对于PCB的散热会产生很大差异。

　　5 位置/布局：在电源设计中PCB和元件布局会限制电源的整体性能。

　　结构设计、电路板布局、噪声灵敏度、多层板的互连问题以及其它布板限制都会制约高芯片集成电源的设计。而利用负载点电源产生所有必要的电源也会导致高成本，将众多元件集于单一芯片并不理想。电源设计人员需要根据具体的项目需求平衡整体的系统性能、机械限制和成本。

　　6 电磁辐射：一个工作电路所产生的电磁干扰可能导致另一个电路无法正常运行。例如，无线电频道的干扰可能导致安全气囊的误动作，为了避免这些负面影响，OEM厂商针对ECU单元制定了最大电磁辐射限制。

　　为保持电磁辐射（EMI）在受控范围内，DC-DC转换器的类型、拓扑结构、外围元件选择、电路板布局及屏蔽都非常重要。经过多年的积累，电源IC设计者研究出了各种限制EMI的技术。外部时钟同步、高于AM调制频段的工作频率、内置MOSFET、软开关技术、扩频技术等都是近年推出的EMI抑制方案。
