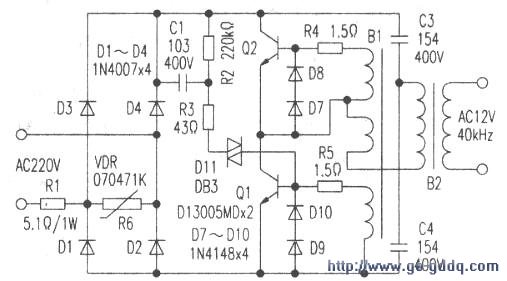

下图所示为“雷士”牌ET60E型电子变压器的普通型变压器电路，由供电、启动、振荡器、降压等几部分组成。市电经二极管D1~D4桥式整流和C3~C4串联滤波，各自在C3、C4上分别产生约130V直流电压，为主电路供电。此电源电路环节中的电阻Rl及压敏电阻R6两元件，是为出现过流或者市电过压时提供保护作用。由Cl、R2—R3、Dll组成的是启动电路。市电经整流并滤波后对CI充电，通过R3使双向二极管Dll达到转折电压时雪崩导通，为振荡电路中的Qlb-e结提供一个窄脉冲，使Ql快速导通。

　　这样，电容C4上所储电压就立即经高频降压变压器B2初级线圈和磁环互感器Bl绕组，以及Qlc-e结放电，放电电流经Bl的耦合，即刻分别通过R4、R5后作用到Ql、02的h-e结，触发Q2导通，而Ql则由原导通变成截止。如此，电容C3上电压又通过Q2c-e结对B2初级放电。

　　Bl上又感应产生脉冲并作用于Ql、Q2管，而使Ql、02管进人反复导通，截止，形成约40kHz的振荡。振荡电流通过82在其次级上感应产生的12V低压，作为为12V卤素灯杯供电的电源电压。

　　在振荡管Ql、Q2b-e结上各接有D9-DIO、D7-D8二极管，其作用是振荡工作中Bl两绕组加至Ql、Q2管b-e结上产生的反峰脉冲提供释放路径，以此保护振荡管的安全。
