XXS-8211GCH智能闪光报警器工作原理
来源:本站整理  作者:佚名  2011-11-22 07:55:16



  XXS-82xx系列智能闪光报警器是以单片微处理器80C31为核心并辅以接口扩展电路82C55等部件构成的。除了基本报警功能外还具有时钟显示、报警追忆及语音报警等功能,在电力、石化、冶金、轻工等工业过程测量和控制系统中广泛应用。本文以XXS-8211GCH型为例简要介绍该类报警器的工作原理及在实际应用中的故障维修.

  工作原理简介

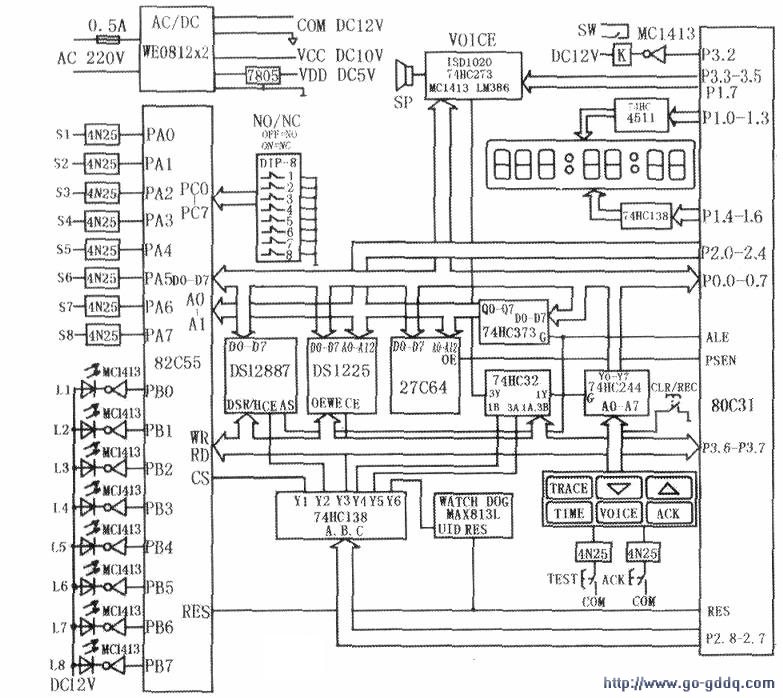

  下图是该型报警器的原理框图,主要是由主板电路,显示电路、语音处理电路及电源电路组成。

  1.主板电路

  主板电路由微处理器80C31、输入输出接口82C55、程序存储器27C64、非易失数据存储器DS1225、非易失时钟DS12887、地址锁存器74HC373、系统片选(74HC138与74HC32)、操作键接口74HC244、LED指示灯、光字牌与继电器驱动芯片MC1413、输入信号光电隔离光耦4N25、微处理器监控MAX813L等组成。

  80C31、27C64及74HC373组成微处理器最小系统,报警器运行所需要的监控程序储存在27C64中。其输出端00~07可直接与总线相连。

  其(1)脚OE为三态允许控制端(低电平有效),当(1)脚为低电平时.00’07为正常逻辑状态,可用来驱动负载或总线。当(1)脚为高电平时,00~07呈高阻态,既不驱动总线,也不为总线的负载,但锁存器内部的逻辑操作不受影响。其LE端为锁存允许端,当其为高电平时,O随数据D而变;当其为低电平时.O被锁存在已建立的数据电平。

  82C55A是高性能可编程外围接口并行LSI芯片,可提供24条I/O脚线。其内部主要由控制寄存器、状态寄存器、数据寄存器及读写控制逻辑等组成。其主要特点是:(1)与所有Intel系列微处理器兼容;(2)有较高的操作速度;(3)24条可编程I/O脚线;(4)低功耗的CHMOS;(5)与Tl'L兼容;(6)拥有控制字读回功能;(7)拥有直接置位,复位功能;(8)在所有I/O输出端口有2.5mADC驱动能力。其接口中PAO—PA7用于8路报警信号输入:

  PBO—PB7通过相应MC1413取反后再通过转接插槽FC26驱动L1—L8报警光字牌LED闪光:PCO~PC7与拨码开关DIP配合使用,用来选择各回路的输入方式,开关位号与输入回路号相对应,拨码在OFF位置为常开(NO)触点输入,在ON位置(即接地)为常闭(NC)触点输入。DS12887用来产生时钟,通过显示电路进行显示。其(1)脚为总线模式选择端,当该脚接vCC时选用的是MO-TOROLA总线时序,当该脚接地或不接时选用的是INTEL总线时序。发生的各种报警信息储存在非易失数据存储器DSI225中,当需要追忆时可通过操作显示电路中的相应按键来调出。如果报警器在运行中出现错报故障或因其他原因需要清空该芯片内的储存信息,则需按住主板上的CLR/REC键约三秒钟,待显示屏全显示“0” 时,松开按键,记忆的报警信息全部清除。主板电路中的74HC138是3线-8线译码器,其(1)、(2)、(3)脚(对应A、B、C)是输入端,输入三位二进制代码信号,(4)、(5)、(6)脚是选通端。74HC32为四二输入或门。74HC244为三态输出的八组缓冲器和总线驱动器,将操作键与系统连接。

  微处理器用MAX813L设置看门狗电路,当系统受外界干扰预设程序跑飞时,能自动复位。

  MAX813L是MAXIM公司推出的低成本微处理器监控芯片,用来实现对电源电压检测,其引脚功能如下:(1)脚/MR:人工复位输入端;(2)脚Vcc:+5v电源;(3)脚GND:电源地;(4)脚PFI:电源故障监测输入端;(5)脚PFO:电源故障输出端;(6)脚WDI:看门狗检测输入端;(7)脚RESET:复位信号输出端;(8)/WDO:看门狗输出。在发生电源故障时(停电、干扰、非正常关机等),由中断服务程序中进行工作程序运行断点地址的保护,在系统复位后,判断复位的性质,若为干扰复位,则程序从上次工作断点处执行,以保证工作程序的连续性、可靠性。

  2、显示电

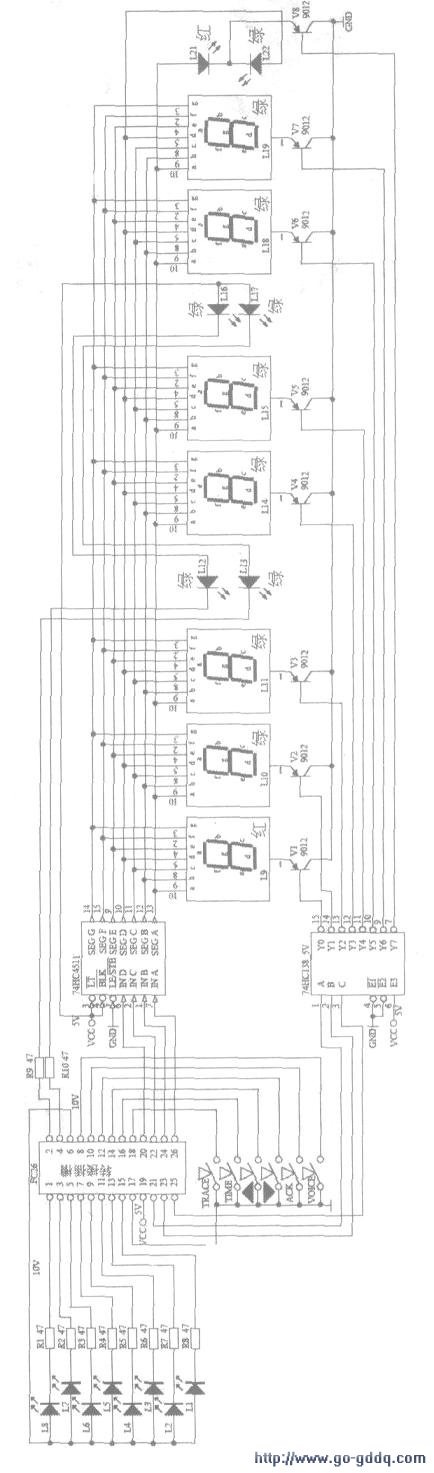

  路显示电路电原理图参见下图所示。主要是由译码器74HC4511、数码选通74HC138芯片和1个红数码管、6个绿数码管、5个绿发光管、1个红发光管、LI~L8共8个LED光字牌灯组件以及6个操作键组成。74HC4511是一个用于驱动共阴极LED(数码管)显示器的BCD码一七段码译码器,具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路.能提供较大的拉电流,可直接驱动LED显示器。引脚排列如图2中所示。其中IN(A、B、C、D)为BCD码输入,A为最低位。LT为灯测试端,加高电平时,显示器正常显示,加低电平时,显示器一直显示数码“8”,各笔段都被点亮,以检查显示器是否有故障。BLK为消隐功能端,低电平时使所有笔段均消隐,正常显示时.BLK端应加高电平。另外74HC4511有拒绝伪码的特点,当输入数据越过十进制数9(1001)时,显示字形也自行消隐。LE是锁存控制端,高电平时锁存,低电平时传输数据。a~g是7段输出,可驱动共阴LED数码管。所谓共阴LED数码管是指7段LED的阴极是连在一起的,在应用中应接地。

  由数码管组成的面板显示屏用作时钟显示和报警追忆。显示时钟按时:分:秒,年,月,日二次显示。报警追忆先显示回路号(红码管)和次序号(绿码管),再显示开始报警时间(红尾灯)和结束时间(绿尾灯)。报警追忆可再现最近发生的99次报警。
