3、语音处理电路
　　

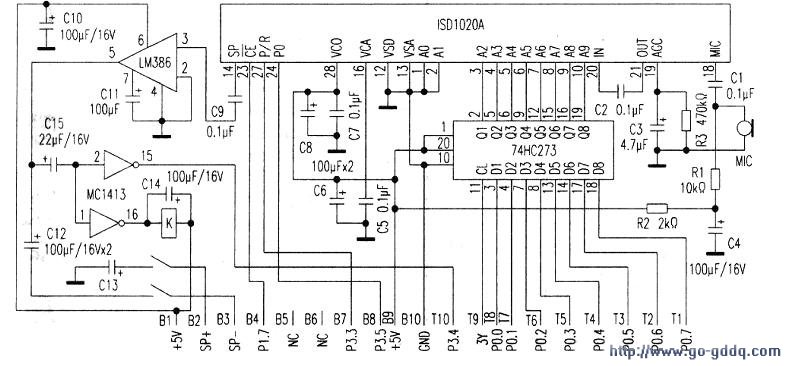

　　语音处理电路原理图参见下图所示。该电路是以非易失语音录放芯片ISD1020A为核心，由74HC273与微处理器接口通讯，音频放大器LM386、继电器K与驻极体话筒MIC等组成。语音经LM386放大后输出功率约0.25W，外接4~8Ω,扬声器来播出预先录制的报警提示语音。

　　ISD1020A是ISD系列单片语音录放集成电路的一种．采用DIP28脚封装，其主要引脚功能如下：(1)-(10)脚(AO~A9)为地址线，共有1024种组合状态。最前面的600个状态作内部存储器的寻址用，最后256个状态作为操作模式。本系统采用74HC273对地址与微处理器接口；(27)脚P/R录放音控制端，此端为高电平时为放音状态．低电平时为录音状态；(23)脚CE端用于录放音时的启停控制，通常与P/R端配合使用：MIC话筒前置放大器输入端；AGC自动增益控制端；IN与OUT模拟信号的输入端和输出端，它们之间连接耦合电容，通常取值为O.l~lμF。该芯片采用直接电平存储技术，省去了A/D、D/A转换器。内部包括前置放大器、内部时钟、定时器、采样时钟、滤波器、自动增益控制、逻辑控制、模拟收发器、解码器和480k字节的EEPROM等等。ISD1020A控制电平与TTI电平兼容，接口简单，使用方便。存储单元在写入语音信号的同时，自动清除了该存储单元原有的语音信号，从而实现了ISD系列器件的自动抹音，可录音时间为20s。

　　当有报警发生时．ISD1020A在微处理器80C31控制下其输出的音频信号由C9耦合至LM386(3）脚经其功率放大后从(5)脚输出。该输出信号同时对C15充电，C15上电压逐渐上升，并促使M C1413反向导通，继电器动作，其触点闭合，扬声器发出报警声音。

　　录音时要在肃静的室内进行。首先接好扬声器（即sP+/sP-端），报警器通电。按面板上的VOICE键，第一路光字牌亮，此时按住主板上的CLR/REC键，立即对着驻极体话筒讲要提示的报警信息内容，在限定的时间内讲完并立刻松开此键，若不满意可反复进行，直至合格，则第一路录音完成。同样操作将其余录音工作完成，待八路全部完成后，按ACK键结束。由于采用的是非易失性录音芯片，故断电后录音也不丢失。

　　4、电源电路
　　

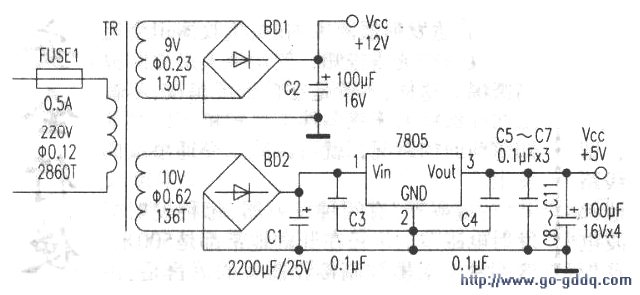

　　电源电路比较简单，参见图所示。其中12V电压主要为继电器提供工作电源,10V电压主要为光字牌显示提供电源；5v电压是报警器的核心电源，为所有的集成电路提供正常工作电压。
