触发器是构成时序电路的基本逻辑单元，它有RS触发器、JK触发器、D触发器、T触发器等几种类型，其中RS触发器存在一种“不定状态”，该状态容易引起模糊的认识，且不同的教材有不同的描述形式，下面就“不定状态”进行深入的探讨。

　　一．基本RS触发器
　　
　　1“或非”门鳍构的RS触发器
　　

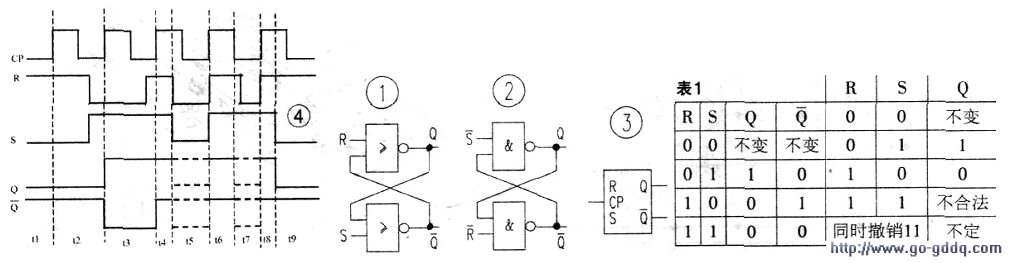

　　图l为“或非”门结构的RS触发器，对输入R、S不同取值进行分析得出表l，从表1中可以看出，当R=S=“l“时，出现了Q=Q=“O”的状态，该状态很多教材中视为“不定状态”，其实严格意义上讲，该状态不是“不定状态”，而是“不合法状态”。触发器的输出设置有Q与Q，便是要求设计出的触发器，这两个输出端互为匣变量，其他类型的触发器不管输人为哪种组合，都满足这个关系，但RS触发器当R=S=“l”时，出现了Q=Q=“0”的状态，其输出的值是确定的，但不符合设计要求的Q与Q互为反变量的逻辑，故应称为“不合法状态”。

　　“不定状态”是指当输入确定后，输出的值可能是“0”，也可能是“1”。

　　对于“或非”门结构的RS触发器，当输入R=s_“1”跳变为R=S=“O”时，输出出现“不定状态”。

　　分析如下，图1中：

　　1)若上面的“或非”门传输延迟小，则输出Q抢先眺变为“l”，“l”反馈至下面“或非”门的输入，则其输出O为“O”．整个电路为置位状态。

　　2)若下面的“或非”门传输延迟小，则输出Q抢先跳变为“l”，“1”反馈至上面“或非”门的输入，则其输出O为“0”，整个电路为复位状态。

　　3)若上、下两个“或非”门传输延迟完全一致（一般不可能）．则上、下输出同时跳变为“l”，“1”同时反馈到输入则两输出又同时跳变为“0”，不断反复……。

　　故所谓“不定状态”是指当输入RSM“11”跳变为“00”后（同时撤销有效信号）．“00”所对应的状态。据此“或非”门结构的RS触发器真值表可改为表2。

　　2."与非”门结构的RS触发器
　　
　　电路形式如图2所示，该电路当R=S=“0”时，出现Q=Q=“l”的“不合法状态”，注意：该状态两个输出均为“1”，而“或非”门的“不合法状态”输出均为“0”。

　　如果同时撤消输人端的信号，即两输入端从“00”同时眺变为“11”，“1l”对应的输出出现与上述同样原理的。不定状态”。

　　RS触发器的功能可以根据其引脚的名称快速记忆：R（RESET，复位端）：该输入引脚有效，输出Q为“O”；S(SET．置位端)：该输入引脚有效，输出Q为“l”；两输入信号均无效，输出不变。两输入信号不能同时有效，否则触发器不知道该复位还是该置位，这时即出现了“不合法状态”，若是“或非”门结构的RS触发器两输出均为“l”；若是“与非”门结构的RS触发器两输出均为“0”；若两输入端信号从均有效眺变到均无效，对应输出才出现“不定状态”。

　　输入引脚上的“一”表示低电平“0”是有效的信号，否则高电平“I”才是有效的信号。

　　上述电路“或非”门结构的RS触发器输入是高电平有效，“与非”门结构的RS触发器输入是低电平有效，但是只要在相应电路的前面加一级”非门”，有效信号对应的高低电平就发生了改变。

　　二、门控RS触发器
　　
　　图3是门控RS触发器的逻辑符号，从中可知其输入是高电平有效的触发器，CP在“1”期间工作，在“O”期间不工作．但它是“或非”门还是“与非”门结构的电路并不知道，磐须通过RS触发器的型号才可查手册，这里假设它是由“与非”门构成的，则“不合法状态”输出均为“l”。

　　该电路有两种情况会出现不定状态：I)CP在“l”期间输入发生了从“11”眺变到“00”的变换，即在CP有效期间，出现同时撤销有效输入的情况。2）在CP为“l”期间．RS同时有效，这时CP跳变到“0”，对应输出也为“不定状态”。

　　图4是RS触发器对应不同输入下的波形图，假设初态tl为“0”。波形图中出现了两次“不定状态”，在t5期间出现的“不定状态”是因为CP在“1”期间输人发生了从“11”眺变到“00”的变换，在t7期间出现的“不定状态”是因为在CP为“1”期间，RS同时有效．这时CP跳变到了“0”。该波形图中出现了三次“不合法状态”：“t4、t6、t8。t8后面没有出现“不定状态”，是因为在CP为“l”期间．S端有效信号已撤销，电路进入了复位状态。

　　在t3期间的后半段R、S端也同时出现了高电平的有效信号，但输出没有出现“不定状态”的原因是因为这时CP为“0”，触发器不工作，输出维持不变。

　　由此可见，出现“不定状态”之前，触发器一定处于“不合法状态”，即RS触发器两输入端都有有效的信号；但触发器处于“不合法状态”的话，其后不一定会进入“不定状态”，除非撤销CP或同时撤销两有效的输入信号。
