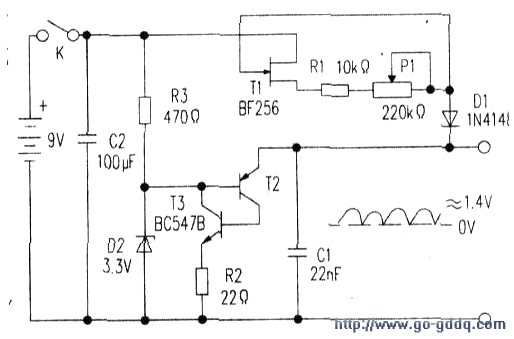

主要用作锯齿波信号源电路，见图所示。T1、Rl和Pl组成恒流电流源，当T2截止时，电容器C1上的电压线性增加。T2和T3连接成可控硅结构，但是其导通不是通过触发脉冲实现的，而取决于T2发射极与基极间的电压．当T2发射极的电压，也就是cl上的电压高于T2基极电LL.0.7V时，T2导通，T2的集电极电流使得T3导通．T3导通后其集电极电压下降使得T2进一步导通，整个过程为正反馈过程．T2和T3都迅速饱和导通，C1快速放电。当Cl上的电压低于1.4V时．T2截止．T1因没有基极电流也截止，Cl上的电压又线性增加。电路不断重复上述过程，输出锯齿波电压。锯齿波的斜率取决于C1和恒流源的充放电电流，可由Pl调节，最高频率可达lOOkHz，幅度取决于T2基极的参考电压，输出最大电压为T2基极的参考电压+0.7V。电路可采用9V电池或9V稳压电源供电。
