数字正弦波发生电路
来源:本站整理  作者:佚名  2011-11-22 14:33:41

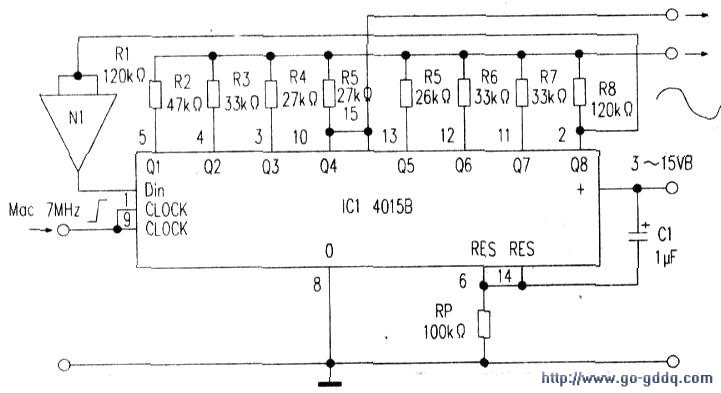

  电路如图所示。该电路用来产生正弦波,但若改变R1~R8的值,也能产生其他波形的信号。接通电源.RP、Cl网络就会产生一个短的复位脉冲,IC1的所有输出端都变为逻辑“0”(低电平)。因为输出(8)脚是低电平,经反相器Nl后,输入端D为高电平,外部振荡器产生的脉冲作为时钟端的输入。在每个时钟信号的下降沿IC1的信息会自右移动一个位置。因此第一个时钟脉冲后.Q1为“1”,第八个时钟脉冲后Q1HQ8均为“1”。一旦08变为逻辑“1”时,D端的输入端就变为逻辑“O”。从而“0”就作为输入直到QI~Q8均为“0”,电路重复上述过程。通过适当选择R1—R8的值就能输出正弦渡。

  输出信号的频率是时钟频率的l/L6.CMOS lC承受的最高频率为7MHz.所以输出的最高频率为0.5MHz。逻辑门Nl可以是能使信号反相的任意·逻辑门。
