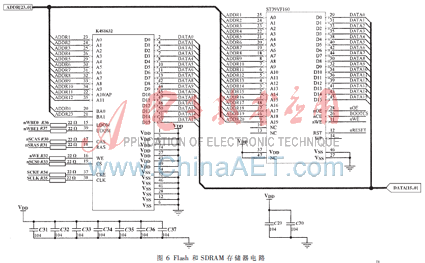

3.5 按键电路设计

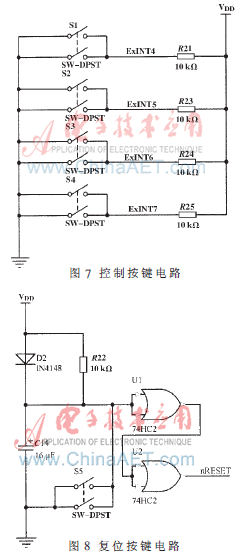

    控制按键使用了4个按键(温度控制、量程控制、检测、显示)，按键接口电路如图7所示。用到的4个接口分别对应S3C44B0X的中断接口ExINT4，ExINT5,ExINT6，ExINT7。从电路图上可以看到，中断接口通过上拉电阻被接到VDD，VDD是+3.3 V电压,始终保持着高电平。而当有按键被按下时，直接接地，置成低电平引发中断。复位电路如图8所示。

3.6 LCD电路设计
    S3C44B0X内置LCD控制器具有很强的通用性，支持单色、灰度、彩色LCD屏, 通过编程可以支持不同的LCD显示器；通过处理器内部相关控制字就能分别设置屏幕尺寸、电平极性、接口时序、数据线宽度和刷新频率等参数；支持很多种不同规格和工作方式的STN (supertwisted nematIC)液晶显示器；还支持4位双扫、4位单扫、8位单扫3种扫描方式的显示方式[4]。图9所示是LCD显示器的外接接口电路,通过数据线可以与LCD显示器连接使用。

4 PCB图设计
　系统使用大量的芯片,加上S3C44B0X芯片、EP2C5T144C8芯片、SST39VF160芯片、K4S641632芯片的引脚数很多，考虑制板尺寸和加工成本，有些贴片电子器件放在电路板背面，系统采用4层PCB设计。根据PCB设计规则，在设计中注意把电源线和接地线加粗减小系统环路电阻，去耦电容尽量与电源直接连接，数字电路和模拟电路布局尽量分开以减小系统干扰等，提高电子线路的工作稳定性[7]。
    提出了食用花生油快速检测仪的设计方案，运用吸光光度法检测花生油的质量，这种检测方法区别于传统的化学试剂检测方法，使得仪器使用简单，不需要专业人员进行操作，有利于仪器推广使用。运用ARM与FPGA综合设计， ARM芯片的控制功能结合FPGA灵活的多硬件接口模拟特性对任务处理变得更加灵活高效，使得仪器电路结构简单，成本低。
参考文献
[1] 杨欣.花生油质量检测仪的研究[D].长春：吉林大学,2006.
[2] 孙玉秋，陈波水，曾光，等.花生油及其生物柴油低温能的研究[J].内燃机,2008(3):50-51.
[3] 廖义奎.ARM与FPGA综合的合计及应用[M].北京:中国电力出版社,2008.
[4] 杭州立泰电子.S3C44B0中文数据手册，2004.
[5] 冯智贵,吴明赞,陈晓宁，等. 基于ARM和FPGA的雷达伺服控制器设计[J].世界科技研究与发展,2008,30（6）:746-750.
[6] 杨欣,姚海燕.花生油质量检测仪的设计[J].中国西部科技,2008,7(29):52-54.
[7] 倪泽峰,江中华.电路板设计与制板Protel DXP典型实例[M].北京:人民邮电出版社,2003.
