2．4 频率合成单元
    X波段变频源输出的f0信号分为3路，一路经滤波、功率放大后生成本振信号输出，另外两路与PLL1锁相器输出的28 MHz中频信号混频，上变频输出经滤波、功率放大后生成镜频信号，下变频输出经滤波、功率放大后生成探测信号。频率合成单元的X波段功分器、混频器、功率放大器等均采用成熟技术，确保系统稳定可靠地工作，本振、镜频、探测3路输出设计为3个独立的支路，减小信号之间的串扰，采取良好的屏蔽、接地和滤波等措施，以实现高频谱纯度源信号。本振、镜频、探测信号的频率稳定度和频率准确度取决于参考晶振，优于技术指标的要求。频率合成电路原理如图5所示。

2．5 点频选择
    微波源频段落在X波段内，提供主通道微波前端组件测试所需的相干本振信号、探测信号、镜频信号，每种信号在1 GHz通带内有201个点频可供选择。所有测试频点参数均由工控机转换为DDS频率控制字通过RS 232下载到FPGA，并存储在FPGA片内RAM的对应地址单元，根据选定的点频，FPGA读取对应的代码，控制DDS输出对应频率的信号。信号点频既能手动选择，也能自动控制。

3 测试结果和分析
    根据前面介绍的方案，最终实现了该X波段变频源，图6，图7为该变频源的外观图。

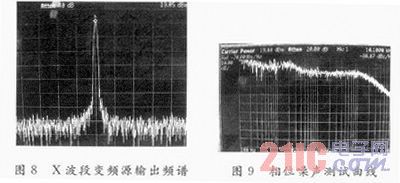

    为了测试变频源输出频谱的质量，使用E4440A频谱分析仪测试其输出频谱和相位噪声，频谱和相位噪声测试曲线如图8，图9所示，主要测试指标如下：相位噪声为-86．87 dBc／Hz／10 kHz；杂波抑制小于等于65 dB／(300 MHz带宽内)；输出功率为19．05dBm。

    测试结果表明，该变频源输出频谱质量优异，完全能满足研制要求的需要。

4 结语
    采用本文提出的方案研制出的X波段变频源，体积小，成本低，可靠性高，实现了系统信号的全相参和变频要求，同时输出信号具有低相位噪声、高频谱纯度、高捷变速率的特点，满足了测试系统的需求。
