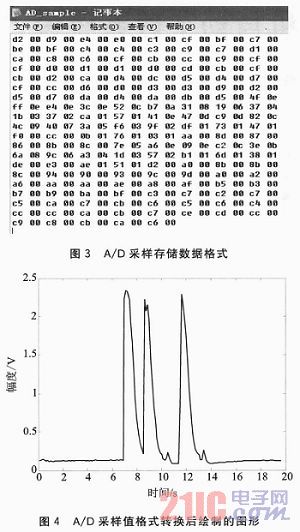

通过IAR调试平台运行程序，设置断点，将存储到RAM的数据以记事本文件存入PC，数据格式如图3所示。数据以字格式存储，即两个字节为一个A／D转换值，低字节在前，高字节在后。

3．2 A／D采样值数据格式转换绘图程序

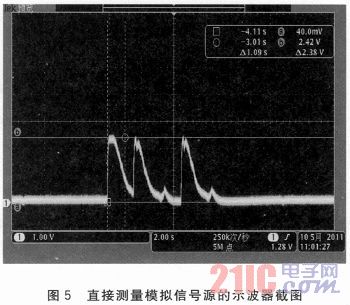

    运用MATLAB软件对数据格式进行转换并绘图，绘制的图形如图4所示。直接测量模拟信号源的示波器截图如图5所示。

    通过比较图4和图5可以发现，经过A／D采样数据转换的值能正确复现原始模拟信号。该设计方法不但弥补了单片机调试平台对存储器内数据不能直接绘图的不足，而且能缩短单片机系统调试周期，为后续数字信号处理打下了基础。

结语
    本文讨论了单片机调试过程中对存储在RAM或Flash的A／D采样数据进行绘图处理的技术，弥补了单片机调试平台存储区数据不能直接绘图的不足。以MSP430单片机为例进行了测试，测试结果表明该设计方法在工程实践中是可行的，具有较高的实用价值。
