一、设计要求
　　
　　1、可以测试电缆的断路及短路故障。
　　
　　2、适合各种小于或等于32心的插头类别，具有一定通用性。
　　
　　3、故障点可用数码显示器清晰准确显示。
　　
　　4、可按心数选择需要测试的电缆类别。
　　
　　5、软件模块化设计，扩展更改方便，可读性好，运行稳定。

　　二、工作原理
　　
　　1、硬件部分
　　

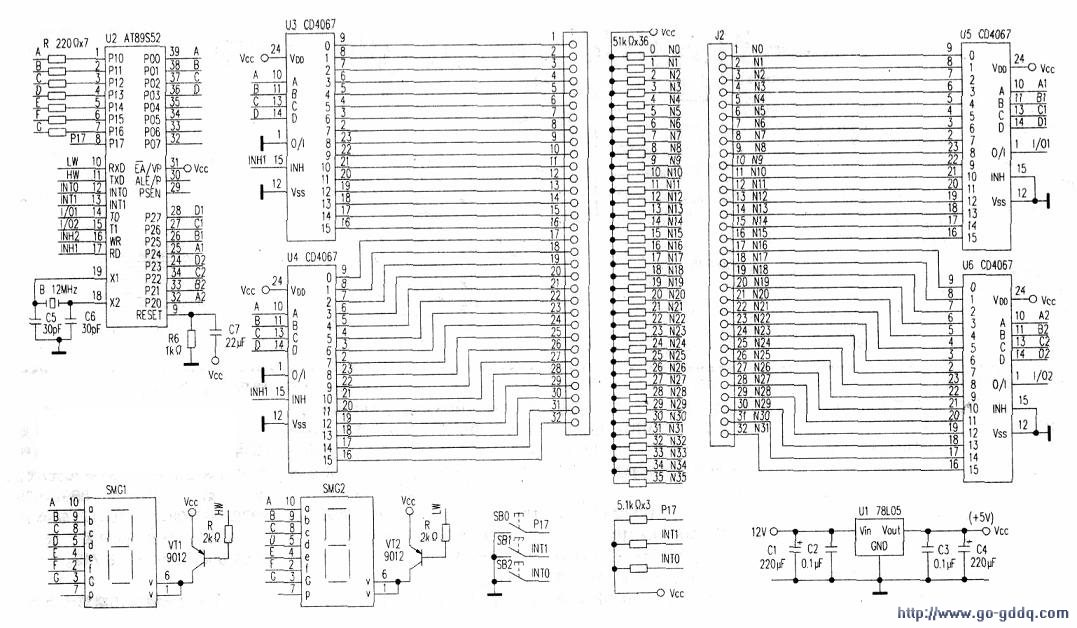

　　(1)电路构成多心电缆智能检测系统（电路见下图）的核心是AT89S52单片机，具有8kh的Flash程序存储器和在线编程能力．省去了编程器，程序的维护与更改十分容易，其内嵌看门狗定时器电路(WDT)．使软件运行更加稳定可靠。U3—U6为单16路模拟开关CD4067，通过导线柬与被测电缆线的插座引脚相连，组成检测电路。

　　共阳极数码管SMG1、SMG2及其驱动VT1、VT2等组成检测信息显示电路。电源电路由12V直流稳雎源和LM7805等组成，为系统提供+5v工作电压。SBO~SB2分别为选择允许按钮、选择按钮和检测开始按钮。

　　(2)电路原理AT89S52PO口输出地址码在OOH-OFH范围内。当P3.6输出为0时，U3的INH使能端有效，其地址选择输入端ABCD接收PO口输出的地址码；当P3.7输出为O时，U4的INH使能端有效，其地址选择输入端ABCD接收PO口输出的地址码。U5、U6的使能端接地，地址选择输入端ABCD分别接收AT89S52P2口高四位和低四位。被测试电缆线插座引脚与电路板上的插针管脚JI-.-相连．J2则与U3、U4的输出脚一一相连，被测电缆线的另一端插座引脚与电路板上另外一端的插针管脚J2相连，J2的引脚与U5、U6的输入脚一一相连，将和U5、U6的输出脚一对一连接起来。当PO的输出地址码选择U3或U4的第1个模拟开关闭合，则U3、U4的第i输出脚为低电平，此时，当P2口输出的地址码使与U5、U6相连的第i个模拟开关闭合时，U5或U6数据输出端I／O输出为0。如果I/O输出不为O，则说明电缆中第-根导线不通，即电缆有断路故障；当P2口输出的地址码使U5、U6不相连的第i个模拟开关闭合，那么U5、U6的数据输出应为1．如果输出不为l，则说明第i根导线与第1根导线相同，即电缆出线短路故障。这样．U3、U4中第一个模拟开关闭合后，耍对应U5、U6的所有模拟开关分另闭合进行检测，将断路或短路的出错心线存放在存储器中，最后显示出来。显示信息由单片机Pl口送出．通过数码管SMCI、SMC2显示，单片机P3.0、P3.)通过VT1和VT2控制数码管的低位和高位．
