本文介绍一个采用AT89C2051单片机芯片（以下均简称其为“单片机”）制作的“电风扇定时开关电路”，该电路既可按照系统默认的定时时间参数自动运行，也可由使用者随时通过按键输入设置新的定时时间参数；在整个定时时间内，既可选择使用“连续风”状态，也可选择使用“阵风”状态。具有电路简单、制作容易、设置方便、使用灵活等优点。该电路的控制软件及硬件电路均已实际调试运行通过，非常适合在业余条件下制作、安装和使用，也可由电风扇专业生产厂将其作为自动控制电路，在新型电风扇产品中安装。通过该电路，可以进一步了解到“单片机”电路的应用扩展功能和指令应用技巧。

　　1、电路的主要功能与特点
　　
　　①由于本电路的时钟是对晶振分频后获得的，具有极高的频率稳定性，且延时系采用数字计数的方式进行，因而对时间的控制精度较高，可有效地避免普通RC延时电路控制时间不准确、不可靠的问题出现。

　　②初始加电时，被控负载【电风扇）将自动处于加电状态，本电路的三位数码显示器将自动显示出系统默认的“定时时间”，只要不进行新的时间设置，电路就将按系统默认控制负载定时工作的时间方式（本例为：300分钟）自动开始运行。

　　⑧电路允许用户随时通过按键开关自行输入设置新的定时时间参数，其范围可在1分钟（最短时间）至999分钟（最长时间）之间任意设置（分辨率为1分钟）．这为用户根据使用的环境温度、自己身体条件、个人爱好等具体情况，适时进行调整设置，选用最合适的定时时间提供了方便。

　　④本电路采用了光电耦合式且具有“过零触发功能”的可控硅芯片GK和外接的大功率双向可控硅SKG，对电风扇进行无触点隔离控制，既可有效防止负载电源接通或断开时对系统产生的不良影响，又不会在工作中产生任何机械噪音。

　　⑤在进行新的时间参数设置时，各数码管上的小数点将自动停止闪动，表明电路已退出工作状态，进入了设置状态，此时．GK和SKG同时截止，使电风扇停止加电工作。

　　⑥在进行时间参数设置和整个定时过程中，系统均采用三位数码管做“百位、十位、个位”的倒计时显示，同时用数码管上小数点的同步闪亮作为秒显示，显示直观、准确。

　　⑦在整个定时状态下，电路具有允许用户随时自行选择使用“阵风”或“连续风”的控制功能。

　　2、电路硬件
　　

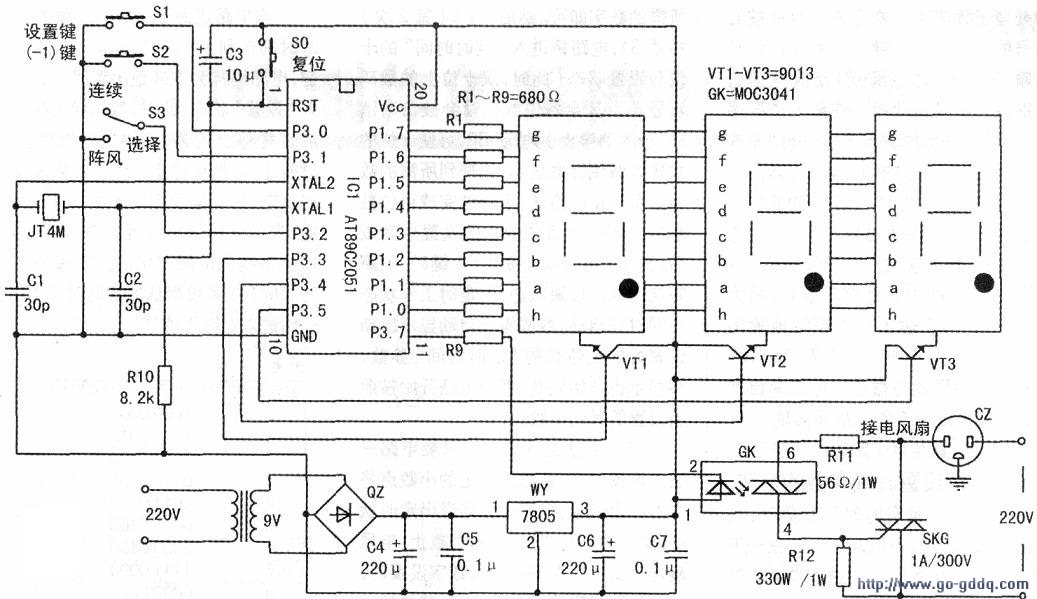

　　电路见下图。“AT89C2051单片机”芯片IC1作为本电路的核心，C3和R10构成了简易的上电自动复位电路。JT、C1、C2与IC1相关引脚构成了“单片机”的时钟电路。显示器采用两只“共阳”型数码管。IC1的15个l/0口全部使用，其中，P1.0为秒显示输出口，通过一只限流电阻接至各数码管的小数点电极上，正常工作时，将以小数点的闪亮作为秒信号显示；P1.1-P1.7作为七段数码管的段选信号（低电平有效）输出口，分别通过一只限流电阻，接至各数码管的相应电极上。数码管显示采用动态扫描的方式进行，其动态位选信号分别由IC1的P3.3、P3.4和P3,5输出，高电平有效，其输出信号通过VT1、VT2、VT3分别驱动三只数码管交替（动态）显示。IC1的P3.0和P3.1为设置输入口，其对“地”间各接有一只常开型自复位按键开关S1和S2，其中．S1为“设置功能键”，S2为“-1操作键”；通过与软件配合，利用S1、S2即可完成控制电风扇定时工作时间的输入与设置。P3.2为设置“阵风，连续风”状态的选择控制口，接有一　　只单刀双位拨动开关，当其拨至“阵风”位时，P3.2被接至低电位；当其拨至“连续风”位时，P3.2被悬空（通过单片机内部上拉电阻接至高电位），这样，通过与软件配合，即可完成“阵风／连续风”的选择控制功能。P3.7为输出控制口，通过一只电阻接至一片“光电耦合型过零触发双向可控硅”芯片GK的输入端，可适时通过“GK”触发外接的双向可控硅SKG导通与截止，控制电风扇的加电与断电，进而实现在整个定时时间范围内，对电风扇连续加电（连续风）或周期性的断续加电（阵风）的控制功能。电源变压器B、桥式整流器QZ、7805三端稳压器WY及C4～C7组成了电源电路，可为整个电路提供稳定的+5V直流工作电源。

　　电路中所需元件的规格参数均如下图中所标注。
