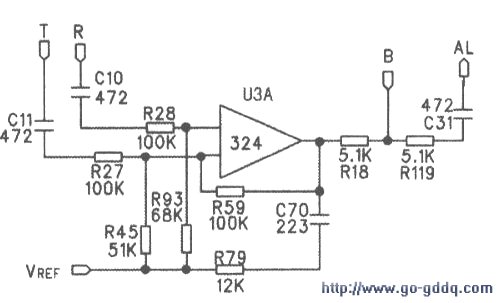

3、DTMF信号检测电路（电路如下图所示）
　　
　　DTMF信号检测电路主要由U3A组成，其中U3C为U3A、U3B提供稳定的工作参考电压。AL为信号检测输入口，同时也是录音信号输入口。030为取线时关闭答录功能的作用。

　　外线送人DTMF来电信号时，由CIO、C11、R27、R28耦合到U3A进行放大，放大后的信号经R18、R119、C31．由AL口送人DSP（MJ2005）。信号在DSP内解码后由数据口送人U2( VT2005)存储并显示。

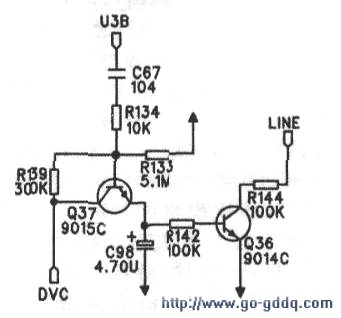

　　4、降噪电路（电路如下图所示）
　　
　　降噪电路主要由Q37、Q36组成。当外线送人DTMF信号或振铃信号时，外线信号经U3B放大后，经C67、R134送人Q37放大，放大后的信号经C98滤波、R142限流，使Q36饱和导通，此时电阻R144(lOOkΩ)并人线路中。从而起降噪作用，提高收号的灵敏度。

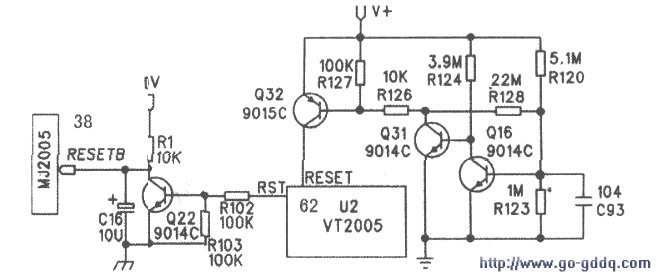

　　5．复位电路（电路如下图所示）
　　
　　复位电路包括两部分：一是由Q32、Q31、Q16组成的电路，主要是对U2( VT2005)复位。另一路是由U2第(63)脚（输出RST信号）、Q22组成的电路，主要是对DSP( MJ2005)复位。

　　v+电压经R120、R123分压后给C93 (104)充电，时间大约为50ms(由R123和C93决定)．在此期间Q16截止→Q31导通→Q32导通使RESET（即VT2005第(61)脚）为高电平复位。充电结束，RESET仍保持低电平。

　　在芯片U2（VT2005）复位期间，U2第(63)脚（RST口）为高电平_+由R102使Q22导通_+DSP( MJ2005)笫(38)脚为低电平而复位。待充电结束后，RST口变成低电平→Q22截止→DSP第(38)脚仍保持高电平。

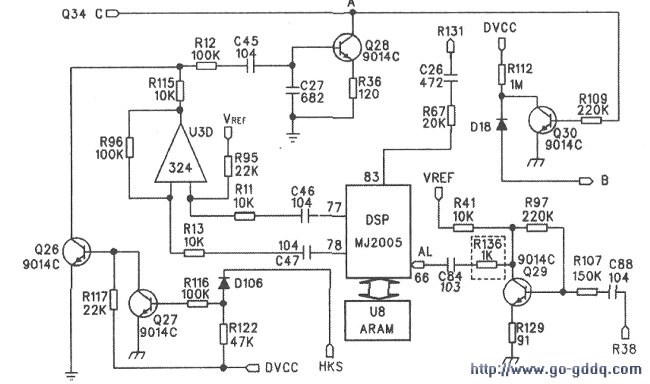

　　6．答录控制电路（电路如下图所示）
　　
　　答录控制电路主要由手柄放大、Q29、DSP( MJ2005)、U8  (ARAM)、U3D、Q28、Q27、Q26、Q30等电路组成。其中Q27、Q26的主要作用是取线时可将放音关闭，即进入拨号等待状态；Q30的主要作用是取线时关闭U3A放大后的信号，避免录音信号重复输入影响音质。

　　录音：外线送人的录音信号经手柄放大电路后，经C88、R107耦合到029基极进行放大（见图7）．放大后的信号由集电极输出，再由R136、C84经AL口送人DSP(MJ2005)第(66)脚。录音信号在DSP内经模，数转换后送入存储器U8内。

　　放音：存储器U8内存储的数字信号送人DSP内经数，模转换后分两路输出：一路由DSP第(83)脚( SP-KP口）经R67、C26、VR3送人免提功放电路放大，再由C63耦合到扬声器发出声音：另…路由DSP第(77)、(78)脚经C47、R13、C46、Rl1送人运算放大器U3D放大，放大后的信号经R12、C45耦合到Q28进行放大．再由电子开关、极性保护电路送到外线。
