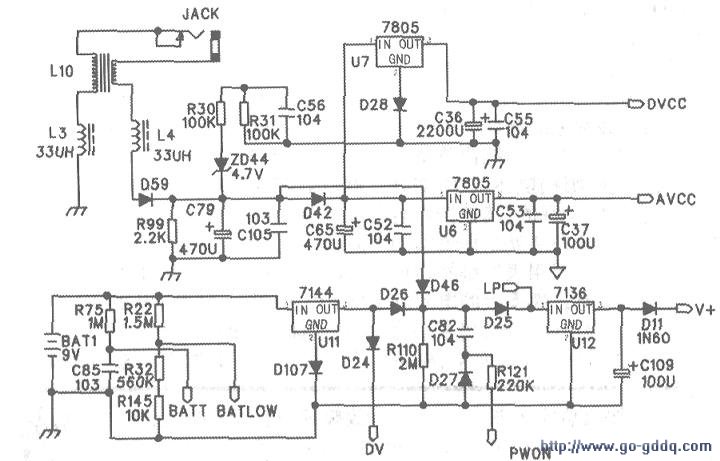

7．整机供电电路（电路如下图所示）
　　

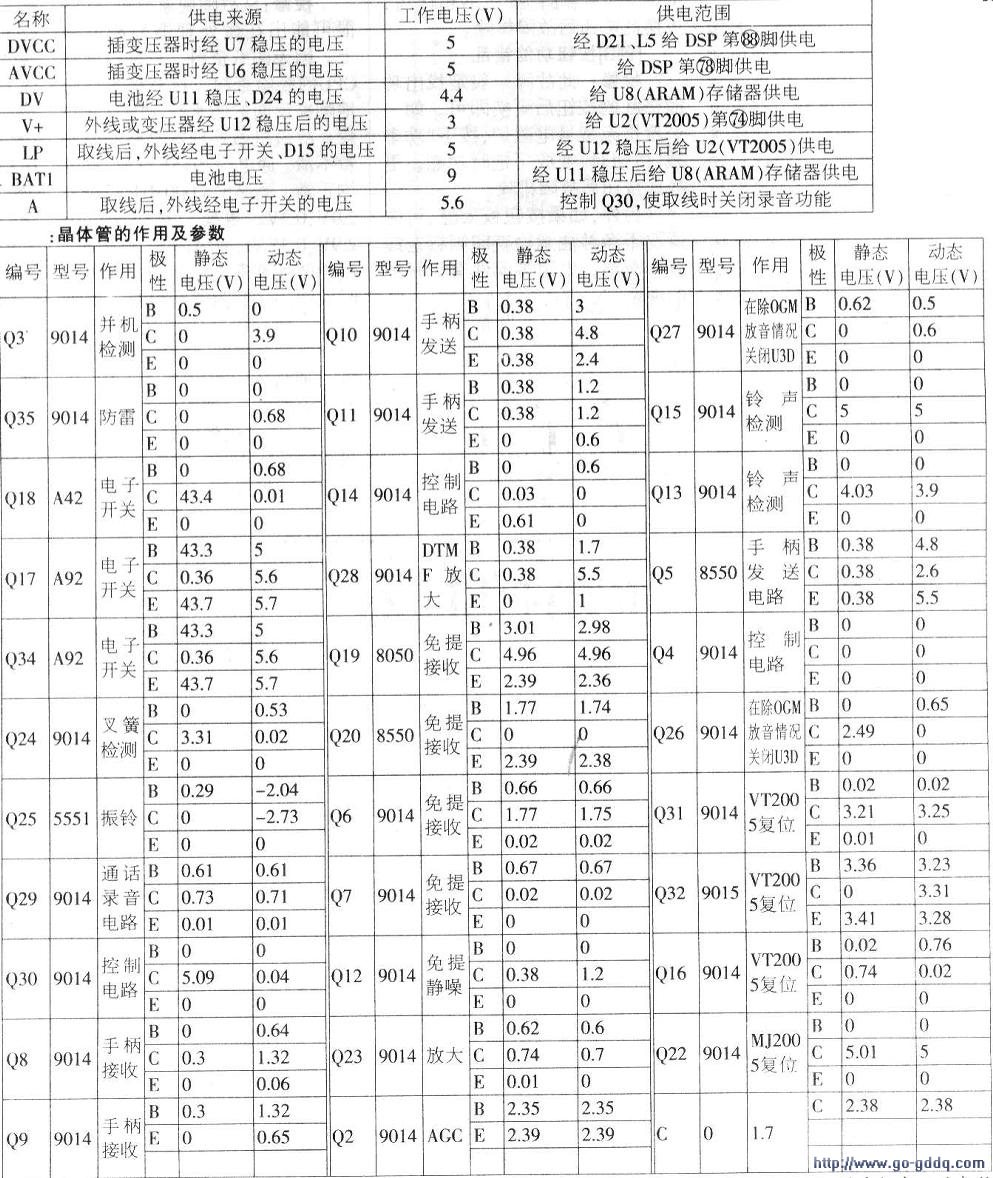

　　整机供电主要数字电源DVCC和模拟电源AVCC两部分组成。其中由U7(7805)为核心组成数字电源稳压电路；由U6为核心组成模拟电源稳压电路；由U12 (HT7136)为核心组成U2( VT2005)供电电源；由Ull( HT7144)为核心组成电池供电电路。

　　AC-DET为电源检测口：PWON为开／关屏控制口，主要作用是当不插变压器时，显示屏没有显示，而当摘机或来电话时，PWON将触发HK-sw使024导通，从而使显示屏开启。BATLOW为低电压检测口。

　　三、整机信号流程
　　
　　1、取线流程手柄：外线电压一极性保护电路一经叉簧开关HOOK1分两路→一路经R106→叉簧检测管Q24→HKSW口送到U2(VT2005)第(67)脚检测；另一路经D49、R105→启动管Q18导通→电子开关管Q17、Q34导通→外线电压由另一组叉簧开关→D15→由LP口经U12 (7136)稳压后→Dll→U2(VT2005)供电叶此时U2第(64)脚呈高阻状态。

　　免提：免提功能必须要插电源才能启动。按免提“SPK”键时→U2（VT2005）第(67)脚(HOOK口)输出高电平一启动管Q18导通一电子开关管Q17、Q34导通。

　　2、拨号流程（该机只有双音频拨号）DTMF拨号：拨号时由键盘检测电路送人U2(VT2005)→U2第(82)脚输出DTMF信号→C48、R66、R55、C12→Q28放大→电子开关Q17、Q34→极性保护电路一外线。

　　3、手柄通话流程接收：外线→极性保护电路→电子开关Q17、Q34→C30、R2、C19、R85→R132、C22→Q8、Q9放大→手柄受话器(SPKl)发出声音。

　　发送：手柄麦克风MIC1→C44、R13→Q11进行放大→ C91.R135→Ql0，Q5进行放大→电子开关Q17、Q34→极性保护电路→外线。

　　4、免提通话流程接收：外线一极性保护电路一电子开关Q17、Q34→C30、R2、C19、R85→R132、C22→Q8、Q9放大→手柄受话器(SPKl)→ R9、C28、VR3→C90→Q6、Q19、Q20进行功率放大→扬声器(SPK2)。

　　发送：免提麦克风MIC2→C43、R90→Qll进行放大→C91.R135→Qlo、Q5进行放大→电子开关Q17、Q34→极性保护电路→外线。

　　5、录音信号流程
　　
　　(1)OGM主人留言待机状态下，按住“留言”键5秒，听到“嘀”声后，开始录音免提MIC2→C81、R42→Q23放大→C32、R19、C54→MJ2005的(65)脚→在MJ2005内经模，数转换→U8(ARAM)储储存器内。

　　(2)MEMO家人留言待机状态下，按住“录音”键2秒，在听到“嘀”声后，开始录音，录音流程同上。

　　(3)TWO-WAY通话录音在摘机通话过程中，按“录音”键开始录音。

　　摘机→极性保护电路→电子开关Q17、Q34→以Q8、Q9为核心的手柄接收电路→C88、R107→Q29放大→MJ2005第(66)脚AL口→经MJ2005内部模／数转换→ARAM存储器内。

　　(4)ICM来电录音待机状态下，VT2005检测到4～6声铃声无人接听后启动，先播放主人留言，而后开始录音。录音流程同TWO-WAY。

　　6、放音信号流程
　　
　　(I)OGM放音ARAM存储器_MJ2005内数，模转换一MJ2005的④一⑤脚-  U3D_+R12、C45-+LY-OU1’口—- (2)MEMO、TWO-WAY&ICM放音。

　　ARAM存贮器一+MJ2005_+MJ2005的@脚SPKP口—+R67、C26叶VR3_C90_÷以Q6、Q19、Q20为核心的OTL功放电路一扬声器。

　　7、异地遥控查询信号流程
　　
　　在本机处于答录功能开启状态时，电话机响铃4～6声后，当听到“嘀”声时，输入三位遥控密码，即进入异地遥控查询状态。

　　(1)铃声次数的检测振铃信号一Q15检测-送到MJ2005的⑦脚，由MJ2005内部进行处理。

　 （2）遥控密码的检测检测到铃流信号后，随即验证三位遥控密码。

　　遥控密码一外线一电子开关一以Q8、Q9为核心的手柄接收电路砷Q29放大_AL口_MJ2005第⑩脚，由MJ2005肉部进行处理。

　　(3)录音信息的播放（指主人留言、来电录音）要播放的数据从ARAM取出一经MJ2005内部处理：A路，MJ2005第@脚- R67、C26、VR3_  C90_OTL功放_扬声器；B路MJ2005第③、⑤脚一C47、R13、C46、Rll_U3D进行放大_+R115、R12、C45—÷Q28进行放大一电子开关Q17、Q34一极性保护电路_+外线。
