3．振荡电路
　　

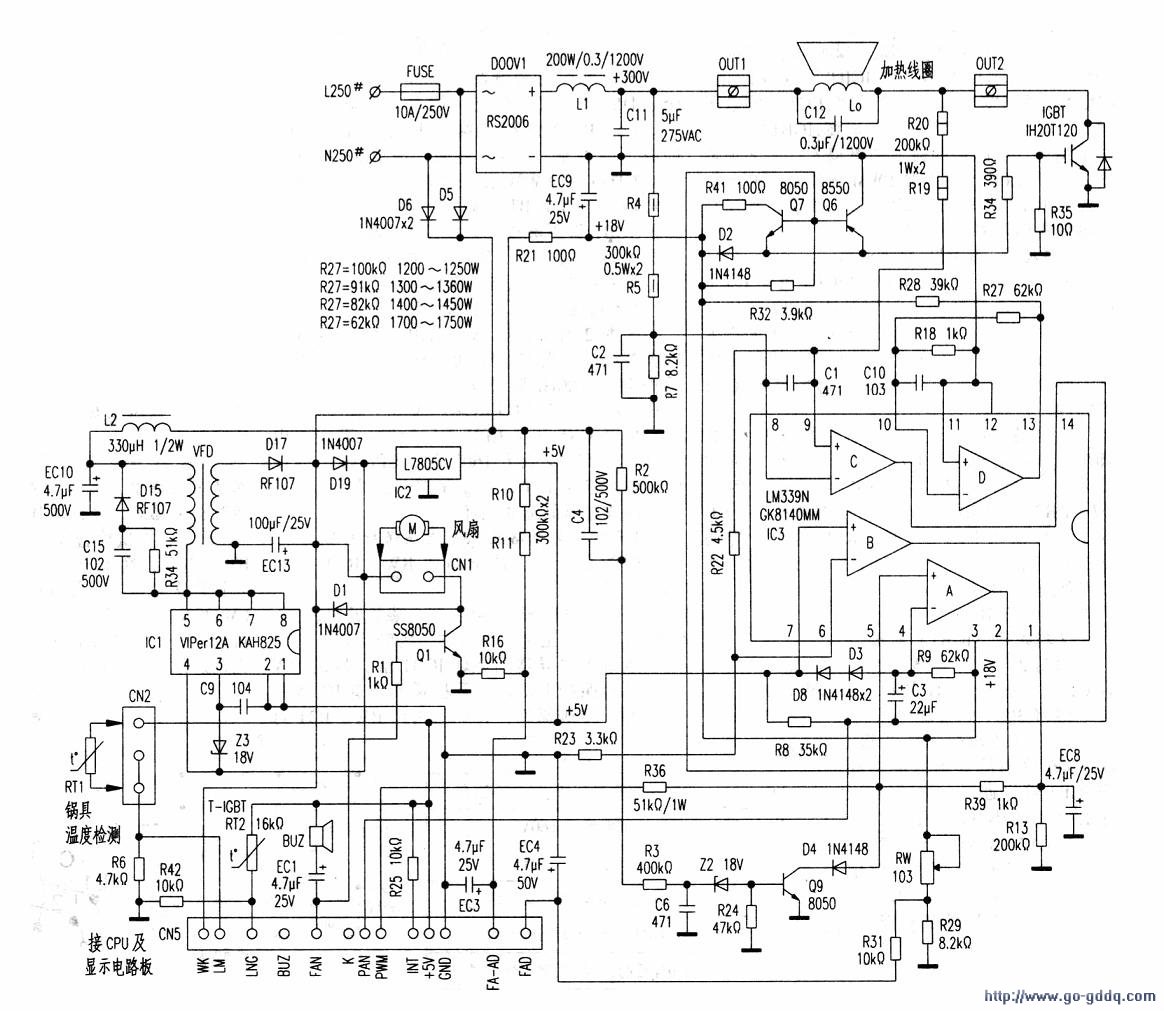

　　振荡电路由比较器IC3A，电阻R8、R9、R36．电容C3．二极管D3、D8等组成（如下图所示）。开机后，当CPU输出脉冲调宽信号经R36加到比较器IC3A的(5)脚时，(4)脚电压小于(5)脚电压，则IC3A(2)脚输出高电平，推动Q7、Q6输出驱动电压，IGBT管导通。同时．18V电压经R9、R8向电容C3充电，当C3上的电压大于IC3A的(5)脚电压时，(2)脚输出低电平．IGBT管G极因无驱动信号而截止。

　　此时．C3通过D3、D8、R8放电。当C3上的电压放至低于IC3A的(5)脚电压时（即(5)脚电压大于(4)脚电压），又恢复到先前开机状态，使该电路产生振荡。在该振荡电路中，C3充电时间越长．ICBT管导通的肘间也越长，输出功率越大；反之则越小。

　　CPU通过输出调宽脉冲方波来控制C3的充电时间长短，进而控制IGBT管的导通时间，从而达到增大或减小输出功率之目的。

　　4．同步电路
　　
　　如下图所示。电磁炉工作时，加热线圈Lo的OUT2端电压通过R20、R19、R22、R23分压取样后，将取样电压送到比较器IC3C的同相输入端(9)脚；OUT1端的电压经R4、R5、R7分压后，将另一个取样电压送至IC3的反相输入端(8)脚。当ICBT管导通时OUT1端为正；OUT2端为负，IC3C的(14)脚输出高电平（内部比较器处于导通状态），脉冲信号可顺利通过；当IGBT管截止时，OUT1端为负，OUT2端为正，IC3C（内部）比较器翻转，(14)脚输出低电平（相当于将信号脉冲对地短路），故IGBT管截止，可防止高反峰电压和大电流将ICBT管烧毁。

　　5．PWM（脉冲调宽）电路
　　
　　PWM电路是利用CPU对振荡电路进行控制．电路由R36、R39、R13、EC8等组成，如下图所示。原理：CPU输出不同占空比脉冲，由R36、R39、R13、EC8组成的积分电路转化成相应的直流电压，加到IC3A的(5)脚，由(2)脚输出控制驱动信号控制驱动电路，使IGBT导通或截止。

　　CPU输出的PWM脉冲宽度越宽，EC8上的电压越高，加到振荡电路的电压越高，IGBT管的导通置越大，电磁炉的输出功率越大；反之则越小。这样，CPU通过控制PWM脉冲宽度的大小来控制IGBT管导通时间的长短，最终达到控制电磁炉输出功率大小之目的。

　　6．门控管(IGBT)驱动电路
　　
　　电路如下图所示。R35与IGBT管的C、E极间的寄生电容并联，起到保护IGB1’管的作用。在IGBT管的G、E极间存在着较大的寄生电容，故在驱动脉冲的上升沿和下降沿需提高达安培数量级的充、放电电流，才能满足IGBT管的通、断需求。

　　当电磁炉工作时，方波发生器IC3A的(2)脚输出脉冲信号送到Q7、Q6基极。当脉冲信号为高电平时，Q7导通，18V电压通过R41、07和R34对IGBT管的寄生电容充电，当G极上的电压大于门电压时，IGBT管处于导通状态；当脉冲电压为低电平时，Q6导通，寄生电容通过R34、Q6放电，当G极电压小于门电压时．IGBT管处于截止状态。

　　7．门控管(IGBT)电路
　　
　　如下图所示。电路由加热线圈k、谐振电容C12、门控管IGBT及其内部二极管等组成。

　　该电路将300V的直流电压转换成约25kHz的高频电压。ICBT管的G极由Q7、Q6输出的矩形脉冲驱动。

　　当IGBT管导通时，流过加热线圈k的电流迅速增大；截止时，在L0、C12回路内产生谐振电流．ICBT管C极产生（对地）高压脉冲。周而复始，Lo、C12谐振回路内的高频电磁能，在贴放于Lo表面附近的锅具内产生涡流而发热。从而达到将电能转化成热能之目的。

　　8.IGBT检测电路(T-KBT)
　　
　　如下图所示。该检测电路由负温度系数热敏电阻Rt2(16kΩ)，R42、R25等组成。Rt2紧贴在IGBT管表面，Ra阻值的变化反映了IGBT管温度的变化，其温度变化又转化为Rt2与R42分压点（将+5v电压分压后）电压的变化，该电压经插接件CN5输入到CPU，根据不同的电压变化．CPU输出相应的指令：温度过高时，CPU发出调宽指令，使ICBT管导通时间变短，直至IGBT管温降至90℃为止。Rt2开路或短路时，发出截止激励信号指令，迫使IGBT管停止工作。关机后，风扇继续转动，到IGBT管温降至50℃时，CPU发出指令使风扇停止工作。

　　9．灶面温度检测电路
　　
　　即锅具底部温度检测电路，如下图所示。

　　电路由负温度系数电阻Rtl、R6等组成。Rtl阻值的变化反映了锅底温度的变化，并转换成Rtl和R6分压点的电压变化，该电压通过CN5送人CPU后，根据不同的电压值．CPU发出相应的指令：定时功能时，发出被加热物体保持在设定的温度范围内的指令；锅具温度高于设定值时，CPU发出停止加热和报警的指令：Rtl开路或短路时，CPU发出不启动指令。

　　10．风扇强制散热系统
　　
　　电磁炉通电后．CPU输出高电平，通过Rl加到Ql基极，使Ql导通，风扇电机M运转，对IGBT，DOOV1、CPU及整机内部电路进行强制吹风散热，避免因过热而损坏元器件、系统．甚至整机。其中D1与风扇电机绕组并联，用于吸收反峰电压，保护Ql不被反峰电压击穿。

　　三、保护电路
　　
　　1．浪涌保护电路
　　
　　浪涌保护电路由R2、R3、R24、C4、C6、22、09及D4等组成（见下图）。当电路正常工作时，因22(18V)反向串于Q9基极电路，22因加在其两端的电压低于18V，而未被击穿，故Q9因无基极电流而截止，对电路无影响。

　　当市电中有强脉冲干扰窜入电源时，经D5、D6、De、De整流后的干扰正脉冲，经R2、C4、R3加到22负端，使22击穿，向Q9提供正向偏流，则Q9导通，使IC3A的(5)脚（通过D4）将PWM信号对地短路，其(2)脚无信号输出，故IGBT管截止，停止加热，从而保护IGBT管不被损坏。其中C4为加速电容。

　　当干扰脉冲过去后，22不再被击穿而恢复常态，则Q9截止，电路又恢复正常工作。

　　2．市电过电压、欠电压保护
　　
　　如下图所示，电路由Rl0、Rll、R16及EC3等组成。当市电经D5、D6、De、De整流后得到的100Hz脉动电压，经R10、R11和R16分压后，在EC3两端产生一个直流电压，该电压经CN5送至CPU进行检测：若市电电压高于260V或低于160V时．CPU输出指令使电磁炉停止工作，从而保护电磁炉不会因电压过高或过低而造成损坏。

　　3．开机延时电路及18V电压保护电路
　　
　　如下图所示，该电路由RW、R29、R31和EC4等组成。

　　(l)开机延时电路：在电磁炉开机瞬间，CPU还未进入正常工作状态，为防止在开机瞬间因激励信号异常而烧坏IGBT管，特设18V开机延时保护电路，在开机瞬间使IGBT管暂不导通。开机瞬间．18V电压经RW、R31对EC4充电．EC4正极接人CPU，当EC4上的充电电压低于设定的启动电压阈值时，CPU无激励信号输出,ICBT管截止。过一段时间，当EC4两端的电压达到启动电压阈值后，电脑进人正常工作状态，CPU输出激励信号．IGBT导通，电磁炉进入正常工作状态。

　　(2)18V电压保护：电路如下图所示。

　　18V电压经RW、R29分压，在R29两端产生一个分压电压，该电路经R31送入CPU。该电压的变化反映了18V电压的变化，当该电压降低到一定数值（例如15V）时，CPU发出停止输出激励信号指令，IGBT管截止。从而避免因18V电压过低，使激励电压不足或激励信号异常而损坏IGBT管。

　　4．功率营C极过压保护电路
　　
　　电磁炉在工作过程中。在IGBT管截止的瞬间，加热线圈Lo两端产生很高的反峰电压，该电压与主电源电压(DC300V)叠加后，加到IGBT管的集电极（C极），极易将IGBT管击穿。故加设了功率管C极保护电路对IGBT管实行保护。其电路由IC3B比较器、R20、R19、R22、R23等组成，如下图所示。+5v电压加到IC3B同相输入端(7)脚；同时IGBT集电极（C极）产生的峰压经过R20、R19、R22在R23上分压后，得到一个取样电压加到IC3B反相输入端(6)脚。

　　当反峰电压在正常值范围内时，1C3B的(6)脚电压低于(7)脚，其(1)脚输出高电平（(1)脚内部电路处于开路状态）．电磁炉正常工作；而当反峰电压过高时，则(6)脚电压高于(7)脚，其(1)脚输出低电平，将IC3A的(5)脚钳位于低电平．PWM信号被旁路入地，(2)脚无激励信号输出，IGBT管截止，从而避免IGBT管可能被高压击穿而损坏。
