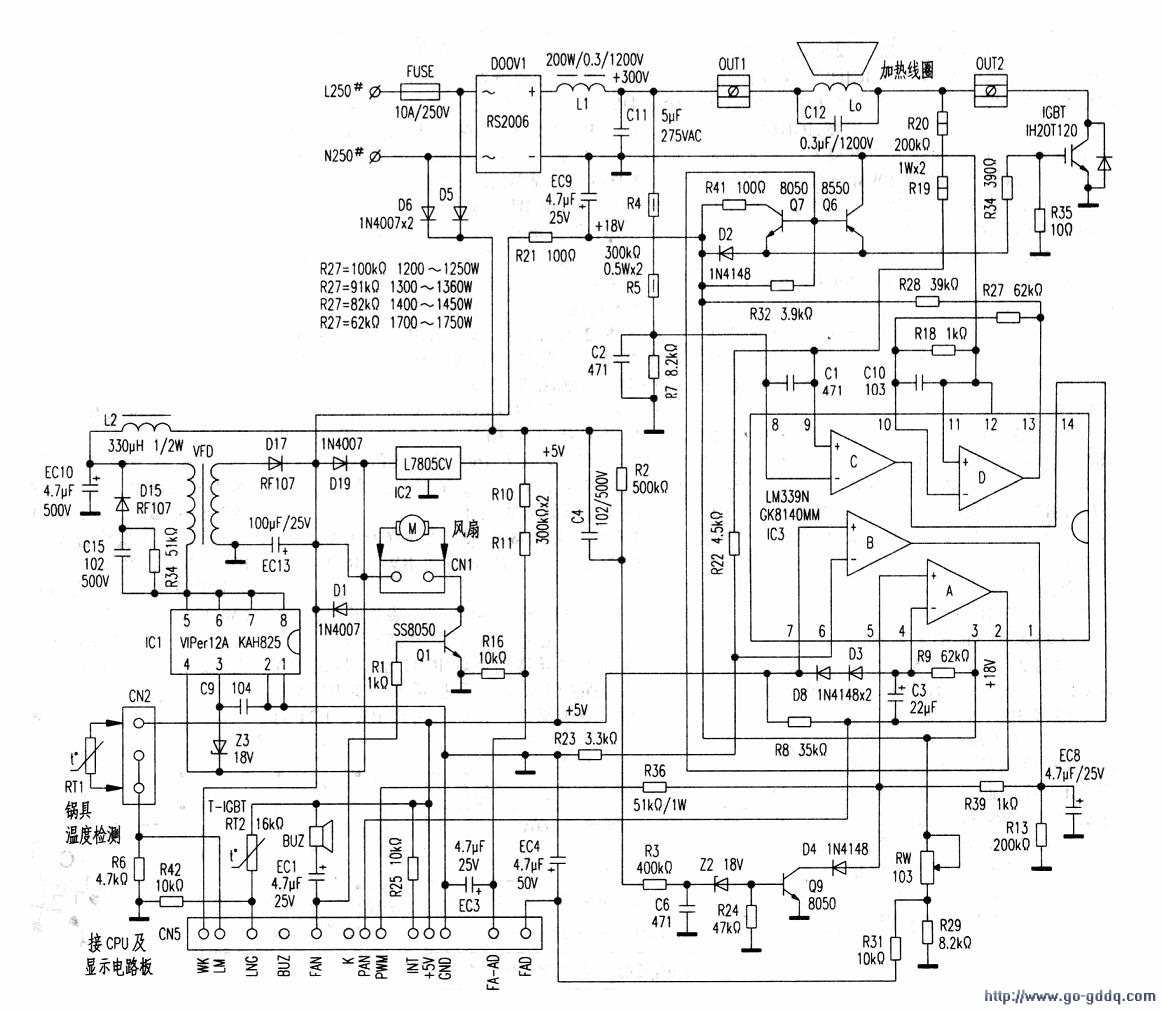

西门子JA-1816A型电磁炉功能齐全，质优价廉。其核心部件IGBT管、CPU及驱动IC均采用原装进口元器件，工艺先进。主要指标符合国家标准，且时尚、环保、安全、可靠，个性化的电脑菜单设置：并设有安全检知系统；其热效率高达95%，深受用户青睐。根据实物，绘制出主板电路图（如下图所示）。

　　一、技术参数
　　
　　1．电压：AC220V (50Hz)。

　　2．输出功率：200W~2000W。

　　3．功能：(1)自动功能：选择并按下自动功能键时，输出功率大小、温度、时间设定，由CPU自动完成。自动功能菜单键有：煮粥、煲汤、蒸炖、热奶、煮饭、烧水。(2)可调功能：选择手调功能按键时，输出功率大小、时间可任意调节。可调功能按键为：煎炸、烧烤、炒菜、火锅。(3)定时功能。(4)预约功能。

　　4．外形尺寸：380mmx300mmx80mm。

　　5．重量：12kg。

　　6．温度范围：80℃_240℃。

　　二、工作原理
　　
　　1．主电源AC220V市电从L250#和N250#两端输入．经保险FUSE进入整流硅堆( DOOVl)整流、Ll、Cll滤波后，得到300V直流主电压供电磁炉加热之用。

　　2．辅助电源
　　
　　(1)工作原理。电路如下图所示。

　　C220V经二极管D5、D6整流，在电感L2的输入端取得100Hz的脉动电压；一路经Rl0、Rll通过插接件CN5送入电脑；另一路经R2、q4、R3、C6、22及R24送至三极管Q9基极（’向Q9提供触发信号电压）；Q9集电极通过D4与集成电路IC3A比较器的(5)脚相连接，完成浪涌保护。

　　在L2的输出端，经EC10、L2平滑滤波后得到+300V电压，通过变压器VFD的初级绕组加到集成块ICI( VIPER12A)的(5)-(8)脚，使电路产生振荡，并从VFD次级输出高频电压，经二极管D17整流、EC13滤波得到一个+18V电压，向IC3、Q6、Q7供电；该+18V电压还通过CN5送至控制板．供显示电路工作。

　　+18V电压经D19隔离，并经23(18V)稳压后：得到一个恒稳的+1 8V电压，向IC1供电。同时+18V恒稳电压经IC2 (L7805)再次稳压后输出+5v电压，向比较器提供标准电压：

　　并通过CN5向CPU供电。

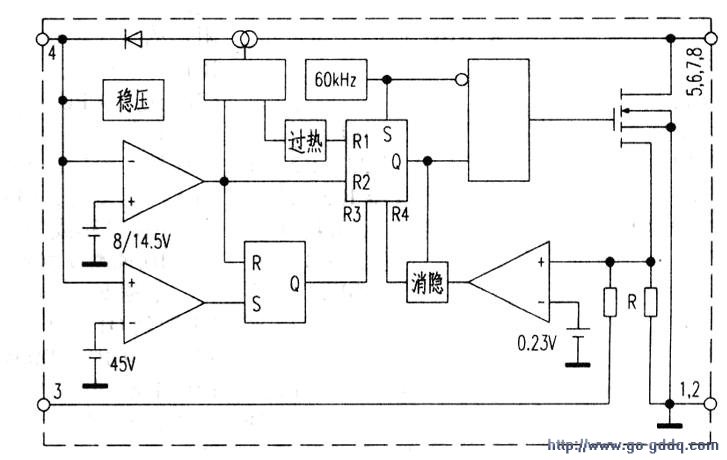

　　(2)内部保护电路。ICI是新型智能集成块，其内部电路结构如右图所示。内设过流、过热、过压等保护电路：1）过压保护：当(4)脚电压>45V时，过压保护电路动作，使内部场效应管停止工作。2）过流保护：当内部过流保护取样电阻R上的压降与内部0.23V的基准电压进行比较，且满足相应的条件后，关断内部场效应管的输出，从而达到过流保护之目的。3）过热保护：当内部检测机构检测到温度≥170℃时，执行热关断保护程序。保护集成块不致因高温而损坏。

　　(3)外部保护电路（电路如下图所示）。尖峰脉冲吸收回路由D15、R34、C15构成。当开关管从饱和导通状态转为截止状态时，在变压器VFD初级绕组两端产生一个反峰电压叠加到+300V直流电压上（形成一个很高的电压）．对开关管构成威胁。此时由D15、R34、C15组成的吸收回路对该反峰电压进行吸收．保护开关管不致被高电压击穿。
　　

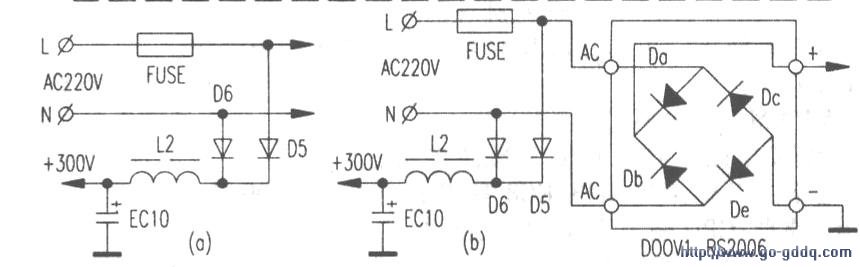

　　(4) +300V整流电路工作原理。首先谈一下D5、D6是如何将AC220V整流（滤波后）得到+300V电压的。其电路如左图a所示。乍看起来，由D5、D6组成的整流电路，既不是全波整流电路（因无中心抽头），又不像桥式整流：仅有正端D5、D6两臂，而无负端两臂。

　　那么，该整流电路究竟如何工作呢？如左图b所示。辅助电源+300V整流电路是以D5、D6为桥式整流的正端两臂，再借用主电源整流硅堆(DOOVl)中的De、De两只二极管为负端两臂．组成完整的桥式整流电路完成整流任务。
