西门子JA-1816A型电磁炉,开机30秒后自动关机
来源:本站整理  作者:佚名  2011-12-05 20:19:18



  开机检查,发现风扇不转,CPU发出自动关机指令,停止工作。

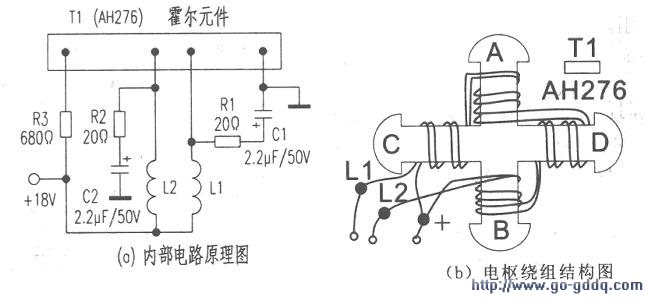

  将风扇拆下,对其电机进行修理。经剖析,电机内部电原理图如下图a所示;其电枢绕组结构如下图b所示。该电机为直流四极电机,工作电压18V.电流170mA.电枢固定不动,转子为四极永久磁铁。电枢磁芯为“+”形,绕组Ll和L2用φ0.12mm漆包线双线并绕,通电后,雹尔元件Tl(AH276)不断改变电流方向,产生旋转磁场,推动风扇强制吹风散热。

  经检查,故障为霍尔元件Tl(AH276)损坏所致,换上一只同型号霍尔元件,电机正常运转。将电风扇安装回电磁炉,通电加热,一切恢复正常。
