基于Xbee Pro和网络技术的智能公交系统设计
来源:本站整理  作者:佚名  2011-12-05 20:13:25



   引言

  公共交通具有个体交通无法比拟的强大优势,优先发展城市公共交通系统是解决大、中城市交通问题的最佳途径。近年来, 城市公交系统的智能化已成为公共交通研究领域的主要方向。国内现有试运行的智能公交系统大部分都采用GPS全球定位系统进行定位, 同时采用GPRS网络进行数据传输。车载GPS模块可以实时获取位置、方向、时间等导航定位数据, 然后通过车载GPRS模块将数据传至监控中心, 从而实现车辆的定位和监控。监控中心则可将车辆的实时信息或公告信息通过电子站牌的GPRS模块发送给电子站牌,以估算到站时间和距离, 然后显示在电子站牌上。尽管现有试运行的智能公交系统定位覆盖面广、精度高, 可以实现车辆的全范围定位和监控。但在实际运行过程中, 仍然存在以下不足:

  ◇ GPS信号在隧道和高架桥等环境下会存在盲点;

  ◇ 运行中需将GPS信息通过GPRS发到监控中心, 再由监控中心通过GPRS发送显示信息给电子站牌, 因此运营费用较高;

  ◇ GPRS模块价格昂贵, 公交车数量众多且都必须安装GPRS模块, 硬件成本高;

  ◇ 不能实现公交车与站牌的通信, 也不能实现提前报站等服务。

  1 系统总体方案

  由于西安城市面积较小, 道路集中, 公交线路密集, 电子站牌间距大多在500米左右, 因此,监控中心没有必要对公交车进行实时全范围的监控, 而只需知道公交车的站牌区间范围便可大致定位。

  为吸取现有智能公交系统方案的优点, 克服其缺点, 并结合西安城市自身特点, 本文把ZigBee短距离无线通信技术引入到智能公交系统中, 对国内现有试运行的智能公交系统普遍采用的GPS定位、GPRS信息传输的方案进行了数据传输方式的改进, 改进后的智能公交系统方案的整体架构如图1所示。

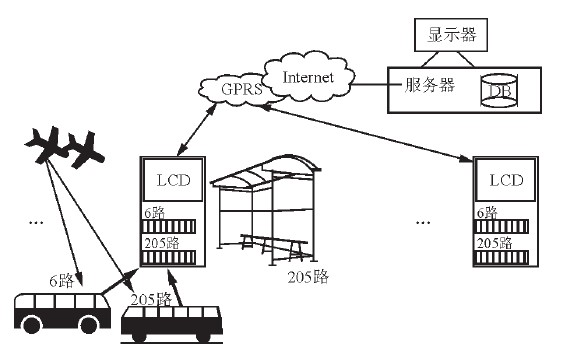

  图1 智能公交系统的总体方案

  图1 智能公交系统的总体方案

  本系统主要由公交车终端、电子站牌终端和管理监控中心服务器三部分组成。

  公交车终端可根据车载GPS模块实时定位公交车的位置信息, 并与各个站牌的位置信息进行对比, 当其到达某个站牌时, 公交车自动语音报站, 同时用LCD屏显示到站信息。

  电子站牌终端和公交车终端可通过ZigBee短距离无线通信网络进行通信。公交车可实现提前报站。当公交车到达某个站牌后, 便把自己的车辆信息、状态信息等打包发送给站牌。电子站牌收到管理中心的信息后, 便将公交车的位置信息显示在站牌的电子地图上。

  管理中心服务器和电子站牌终端可通过GPRS无线通信网络进行通信。电子站牌终端通过GPRS模块的无线联网, 以对收到的公交车信息进行处理并重新封装, 然后发送到无线网络中。服务器端一般是连接Internet的PC机, 可通过TCP/IP协议接收互联网上的信息, 同时可向电子站牌终端发送运行线路上公交车的实时位置信息和公告信息。服务器可通过数据库进行信息的管理和查询, 以方便公交公司的管理和调度。

  2 系统硬件设计

  2.1 车载终端的硬件组成

  本系统中的车载终端硬件主要包括电源模块或电源接入模块、ARM处理器、RAM、FLASH、GPS定位模块、ZigBee射频传输模块、视频监控模块、LCD显示模块、串口和调试模块、车内人数统计模块和语音模块等。图2所示是系统中车载终端的硬件组成框图。

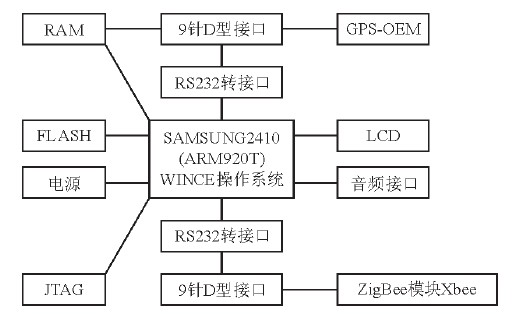

  图2 车载终端硬件组成框图

  图2 车载终端硬件组成框图

  ARM嵌入式处理器是整个车载终端的核心,可通过各种接口与各功能模块相连接。本车载终端选用韩国三星公司的一款基于ARM920T内核的16/32位RISC嵌入式微处理器S3C2410.S3C2410的运行频率可以达到203 MHz, 主要面向手持设备等高性价比、低功耗的应用。

  在智能公交系统中, 系统定位模块一般采用GPS-OEM ( Original EQUIPment Manufacture) 板。

  在嵌入式车载终端系统中, 选用GPS模块时, 通常应考虑定位精度、价格、功耗、体积、抗干扰能力等几个因素。根据以上原则, 本设计选用LEADTEK公司的GPS三代SiRF star III7855模块来实现定位。该模块的主要性能指标如下:

  ◇ 有20个并行通道, 可同时接收20颗卫星;

  ◇ 定位时间: 重捕时间为0.1 s, 热启动《1s, 冷启动《42 s, 自动搜索少于30 s;

  ◇ 输出差分精度可达10米, 功耗小于1 W;

  ◇ 可通过RS232接口输出NEMA-0183协议的ASCII码语句, 包括GPGGA、GPGSA、GPGSV、GPRMC、GPVTG、GPGLL等;

  ◇ 采用5 V电源, 可通过TX、RX引脚连接一个DB9的接口来与嵌入式微处理器的串口进行通信。

  2.2 ZigBee射频模块

  在智能公交系统中, GPS模块只完成信息采集功能, 而在公交车到站时, 还需要通过ZigBee模块信息发送给站牌。

  经过市场调研发现, Freescale的MC1319x平台功耗低、价格低廉、硬件集成度高, 而且方便二次开发, 射频通信系统的稳定性也比较高。所以, 本设计选用了MaxStream公司与ZigBee兼容的、以Freescale MC1319x芯片组为核心的XBeePro RF模块。XBee Pro模块设计满足IEEE802.15.4标准, 工作频率为2.4 GHz, 其基本性能参数如下:

  ◇ 发送功率l00 mW;

  ◇ 室内传输距离为300 m, 室外传输距离为1500 m;

  ◇ RF数据传输速率为250 kbps;

  ◇ 在3.3 V电源下, 发送电流为215 mA, 接收电流为55 mA.

  图3所示是XBee Pro模块的引脚排列图, 该模块有20个引脚。RS232接口电路板的引脚可连接到VCC、GND、DOUT和DIN引脚。其中VCC是电源引脚(2.8~3.4 V); GND接地; DIN是信号输入引脚, 可作为UART数据输入, 通常与处理器的UART接收端TX相连; DOUT为信号输出引脚,可作为UART数据输出, 通常与处理器的UART接收端RX相连。此外, 在XBee/XBee Pro模块中还集成了一个UART接口, 该接口的内部数据控制流程如图4所示。

  图3 XBee Pro模块的引脚排列图

  图3 XBee Pro模块的引脚排列图

  图4 XBee Pro模块的UART内部数据控制流程

  图4 XBee Pro模块的UART内部数据控制流程

  当串行数据通过DIN引脚进入XBee Pro 模块后, 数据会存储在DI缓冲器中, 直到被发送器通过天线发送出去; 当RF数据由天线接收后, 接收数据进人DO缓冲器, 直到被处理。在一定条件下, 模块可能无法立即处理在串位接收缓冲中的数据。如果大量的串行数据发送到模块, 可能需要使用CTS流控以避免串行接收缓冲溢出。XBeePro 模块可以通过UART 接口直接与控制器的UART接口相连, 硬件接口简单实用。

  2.3 电子站牌终端的硬件组成

  电子站牌终端的硬件组成与公交车车载终端相比, 主要是把公交车上的GPS定位模块替换成了GPRS -DTU 数据传输单元。GF -2008AWGPRS-DTU是北京嘉复欣科技有限公司研制生产的GPRS无线数据通信产品, 该产品内置西门子MC39i GPRS模块, 具有准确性高、环境适应性好、易于安装和维护等特点, 能够为用户提供高速、可靠、永远在线的数据传输服务和虚拟专用数据通信网络服务, 可广泛用于远程抄表、环保数据采集、交通信息发布等方面。以下是GF-2008AW GPRS-DTU的主要特点:

  ◇ 可实现串口透明的无线数据传输, 而且稳定可靠;

  ◇ 高度集成GPRS和TCP/IP 技术, 可将互连网和无线网络有机的结合起来;

  ◇ 支持多种TCP/IP 协议, 如TCP、UDP、DNS、PPP、RAS 等;

  ◇ 按流量计费, 没有流量不计费;

  ◇ 在标准RS232接口产品中体积最小, 适合嵌入式集成;

  ◇ 支持点对点、点对多点、中心对多点的对等数据传输;

  ◇ 基于串口通讯的AT+i指令接口, 可节省开发时间和开发成本;

  ◇ 支持ALWAYS ONLINE (永远在线) 模式,断线可自动重拨;

  ◇ 采用5~24 V / 1 A供电, 并具有节能模式。

  3 ZigBee通信程序设计

  3.1 ZigBee组网方案

  由于站牌处通常会有多辆公交车同时到达,一个站牌对应多辆公交车。鉴于网络节点较少、网络结构比较简单, 本系统采用星形模型组网。

  即把分布在公交线路上的电子站牌配置为ZigBee协调器, 而将到达的公交车配置为ZigBee终端设备。图5所示是公交车与站牌的组网方式。当站牌上ZigBee网络协调器选择一个信道和PAN ID并启动时, 便建立了一个ZigBee个人局网(PAN)。

[1] [2]  下一页
