在Apertures,我们勾上 [Embedded apertures(RS274X) ], 输出的GERBER FILE里,内含Aperture的资料

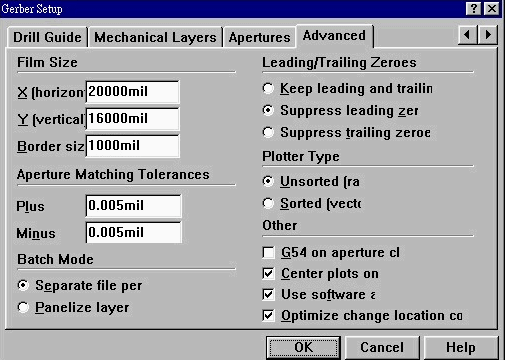

在[Advanced]里面,我们保持默认值。
按下[OK],结束GERBER FILE的输出设定视窗。
设定 Drill File 钻孔文件

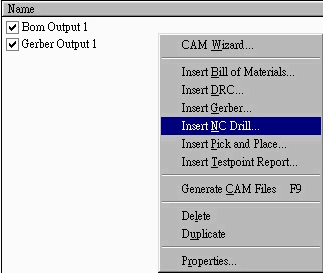

按滑鼠右键，选择 Insert NC Drill

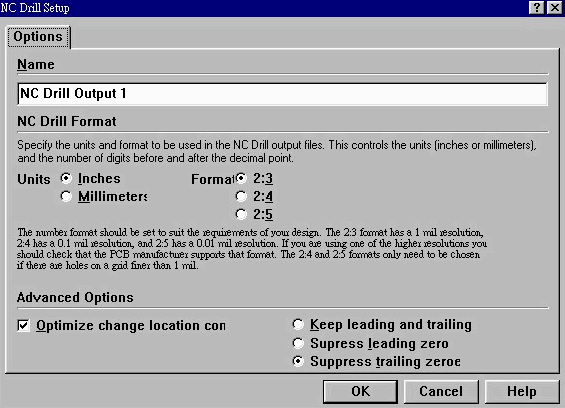

在这个钻孔资料设定视窗中，我们设定单位为英制，数字格式为2个整数，3个小数，数字尾不补零

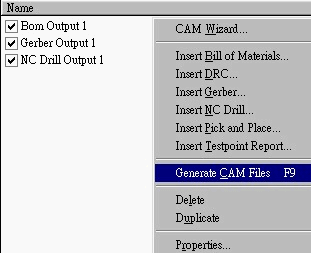

当我们都设定好GERBER及DRILL的格式后，人们就可以将其输出，按下滑鼠右键，选择Generate CAM Files,程式就会依据我们的设定，输出档案，存在档案夹 CAM for demo 中
打开档案夹 CAM for demo

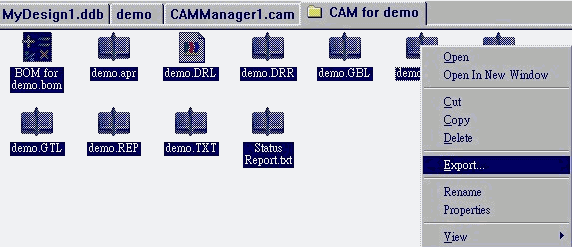

在 CAM for demo的档案夹中，按下滑鼠右键选择[Export]输出
在视窗中，选择你要储存的档案夹位置，按下[确定]即可
