3 电路测试
    对所设计的PWM开关驱动电路进行电路搭建，并采用数字电压表，交流功率计，示波器等实验仪器对其实物电路的工作状态进行了测试。在电路正常工作情况下，对电路中的2个关键点的电压波形进行测试。

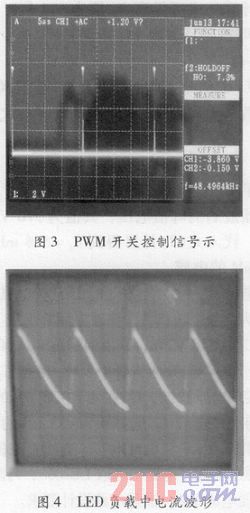

    图3为施加到开关器件栅极的PWM开关控制信号波形，其周期为14μs，幅值8 V，占空比8．3％，周期和预设值有一定差距，这主要是电阻RT阻值误差造成的频率设置偏差。图4是LED负载中电流的波形。测量过程是在LED负载回路中串入0．5 Ω电阻测量其两端的电压波形，利用电阻的线性特性来反映电流特性。从波形上看，电流按照锯齿波形周期性变化，峰峰值为40 mV，计算得到其电流纹波为80 mA，输出电流均值为350 mA，经过汁算得到其纹波系数为22.9％。

    电路的输入功率PI实测为9．9 W，负载消耗功率Pout为8．7 W，则该电路的转换效率为87．8％，和对电路效率理论计算所得值相近。
    经过对电路的关键点波形测量，和对电路功率的实测，得到该电路工作在71 kHz的频率开关状态，工作状态稳定、输出功率大、效率较高。但是电路的输出纹波系数偏高，致使安全工作中LED的发光照度不会达到其最优值，还需要对电路输出滤波部分进一步改进提高。

4 结束语
    通过分析了解LED发光性能和电气特性，得到使用恒流电源驱动、串联方式连接LED阵列的驱动要求。在PWM方式开关电路原理的基础上，设计出了基于HV9910B芯片的典型PWM方式开关电路，通过实验测量确定其最佳工作频率，较好地完成了对白光大功率LED的照明驱动。通过理论计算和实际测量，发现开关LED驱动电源有着较为优越的电路转换效率，工作电压范围宽，恒流输出和转换效率超过85％的特点。但是要更安全地驱动白光LED进行日光照明，就需要对开关电路的输出进行更为优秀的滤波处理，使电路的输出纹波更小，电流更平稳。
