发射机主要由激励器、音频处理器、调制器、功放单元及检测、保护、控制电路所组成。整机方框图见下图。该发射机配置了微机控制器，可自动检测发射机的工作状态，存贮、打印设备工作记录。

　　1．激励器
　　

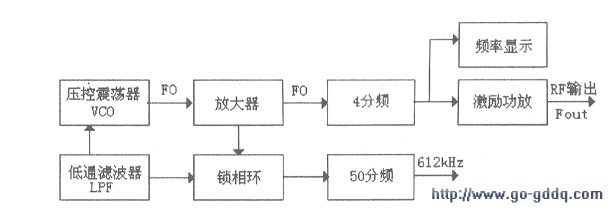

　　激励器原理框图下见图。

　　本机激励器采用了先进的频率合成技术，锁相速度快，频率稳定可靠，覆盖整个中波波段531kHz~1602kHz。振荡器分三个波段，由6位拔码开关P2控制，当l、2位接通其余断开为I波段，压控振荡器(vc0)输出频率为5.12MHz~8MHz；当3、4接通其余断开为Ⅱ波段，输出频率为8.OOMHz～2.OOMHz；当5、6位接通其余断开为Ⅲ波段，输出频率为12.OOMHz～17MHz。拨码开关ON位置为接通。压控振荡器频率选定后，使用12位拨码开关P1预置所需要的工作频率。锁相电路由并行输入PLL频率合成器MC145151(N1)、压控振荡器VCOI、Ⅱ、Ⅲ和低通滤波器LPF组成。标准频率振荡器(Yl)输出5.12MHz的方波，输出为Vp-p=5V．经MC145151内部R计数器512次分频后送到鉴相器。其频率为：5.12MHz÷512=lOkHz。压控振荡器vc0输出频率为Fl=lOFout（Fout是激励器的实际输出频率）。Fl由Nl的1脚输入，经N1内部14位÷N计数器分频后送到鉴相器的另一个输入端，其频率也是lOkHz。当锁相电路锁住频率时，鉴相器输入的两个频率完全相同（都是lOkHz）．并且相位差固定不变，鉴相器A和鉴相器B(A、B可任选一种。本机选用鉴相器B)输出一个相应的鉴相电压波形。

　　鉴相电压经N2差动放大后．变成单端输出的脉冲波信号。此电压经由Ll0、C8、C13组成的低通滤波器LPF后变成稳定的直流电压（vc0的压控电压）。压控电压可在1～15V范围变化。压控电压越高，压控振荡器输出频率越高，反之相反。

　　2．音频处理器
　　
　　音频处理器原理框图见下图。

　　音频处理器由音频压缩器、窗口比较器和线性检波器组成。音频压缩器由V3(NE570)和外围元件组成。NE570是由可变增益单元和放大单元组成压缩器，并具有失真调节端，调节W2可使失真减到最佳状态。

　　窗口比较器由U4(LM319)和外围元件组成，窗口输入信号上限电平为2.8VDC，下限电平为0.8VDC．当输入的音频信号超出窗口之内时，比较器输出低电平。线性检波器由CR1、CR2、Q1、Q2、U5及外围元件组成。起限前比较器输出始终是一个高电平，起限时比较器输出负脉冲，此脉冲经检波器检波，又经U5放大器放大后送到NE570的(1)脚控制压缩器的增益。输入的音频信号高于0dB时受到压缩，压缩范围为20dB．输入的音频信号大于20dB时输出音频信号将产生失真。当输入的节目信号过大时，通过调节Wl来与节目源匹配或外加一个平衡衰减器。调节电位器W5可限定发射机工作时最大的调幅度。

　　3．调制器
　　
　　调制器原理方框图见下图。

　　调制器由多路混合器、方波振荡器、三角波发生器、脉宽发生器及故障封锁电路等几大部分组成。

　　来自音频处理器的音频信号经U7A缓冲后经U7B组成的有源低通滤波器把无用的高频成分滤掉．U6B把音频信号叠加到直流电平上送到乘法器U4(AD538)的(10)脚。W3调整直流电平的高低。U4是一只模拟乘法，除法器，它把(10)脚的音频信号和功率控制信号经过数字运算后在8脚输出。

　　W2可调整音频失真，Wl可调整输出电平的相对直流电平。

　　方波振荡器CY2其振荡频率为5.12MHz．经U8十六分频，又U3四分频后得到频率为80kHz幅度为15V的方波，送到三角波发生器U2A的(2)脚。

　　三角波发生器把80kHz的方波信号变换成线性三角波，幅度为O到+6V。TP2端点可检测三角波波形，改变R16和C6的值可调节三角波幅度。

　　脉宽发生器由UIA和Q1组成，它把U4乘法器来的载频基准音频信号与80kHz的三角波相比较，产生一个音频波形相对应的，幅度为+15VDC．脉冲宽度可变的方波信号输出至功放单元。

　　UIB和周围电路组成脉冲平均宽度检测电路，此电路当平均脉宽超过55%时．UIB-7脚的电平翻转，Kl继电器释放，切断调制信号输出，以保护后级功率放大器因功率输出过大而损坏器件。Q2及周边器件是故障保护电路，当激励封锁时J2-4呈高电平，继电器Kl释放切断调制输出信号。

　　U2B、C3、Rll、R12构成开机瞬间保护电路，刚开机瞬间U2B（比较器）的(5)脚电压高于(6)脚，输出端(7)脚为高电平，使02导通，封锁调制信号输出，保护机器。C3慢慢充电，(5)脚电压缓慢下降，当(5)脚电压低于(6)脚时比较器(U2B)翻转，解除封锁，此时各种电压都已稳定，机器可以正常工作。
