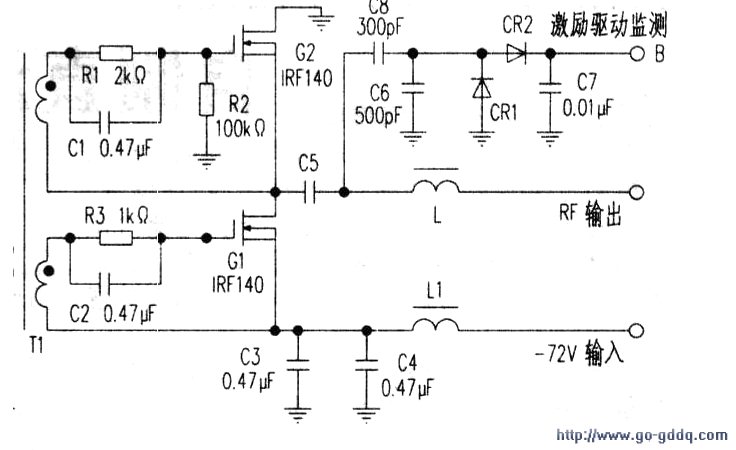

原理见下图。造成激励驱动故障主要有三种。1）激励驱动中的IRF140场效应管Gl、G2击穿：2）一72V供电出故障（A处）；3)激励驱动取样部分出问题（B处）。

　　首先通过观看及触摸该部份元件，看有无拉弧、变形、变色、断线及温度严重超过高，有则进行更换：其次对易损坏IRF140场效应管进行检查，将万用表打在Rxlk挡，测其DS极间阻值在420Ω左右为正常，测得无或太大证明其损坏；再次用万用表直流挡查-60V供电是否到位，若不正常就查低压供电部份，其中有阻流圈ZL、R1及连接到继电器控制板的各个接头。对激励驱动取样进行检测．图中L、c5组成基波串联谐振回路，滤除高次谐波。c8、c5、CR1、CR2．C7组成分压检波回路．正常时用示波器测得谐振回路的RF信号为80Vp-p左右，经C8、C6分压得到50v左右电压经全波整流后得到直流电压（此电压为激励驱动监测取样信号）．要是所测信号电压不足就应检查这个回路的相应元件。监测取样信号送到功率控制板的C2[9]输入端口，当其过低时即推动电压不足时VA3-8<VA3-9．VA3-14输出低电平，同时A7-2变为低电平．A7-7亦变为低电平，因此出现降功直致封锁调制，指示灯D3、D5变红。
