开关电源具有效率高的特性,而且开关电源的变压器体积比串联稳压型电源的要小得多,电源电路比较整洁,整机重量也有所下降,所以,现在的LED驱动电源

      大都使用开关电源。电源电路正常是LED驱动电源正常工作的基本保障。

      1.开关电源的基本工作原理

      开关电源的结构框图如图1。由对输出电压“取样”,并对基准源进行“比较”后控制“调整管”或“开关管”,此时开关电源的“开关管”相当于一个开关,开通时间由比较结果而定;当开关电源输出的电压太低时,通过“比较放大”控制“开关时间控制电路”使“开关管”开通时间变长,从而使输出的电压提升。

      LED驱动电源的核心部分是“开关管”和“变换器”组成的开关式直流-直流变换器。它把直流电压Ui(一般由输入市电经整流、滤波后获得)经开关管后变为有一定占空比的脉冲电压Ua,然后经整流滤波后得到输出的电压Uo。

      图2所示是电源电路的实物图。图中右上角输入220V交流市电,先经电源滤波电路后用右下角的二极管进行整流,再经大电容滤波后输出直流。由于是对220V交流信号进行整流滤波,所以二极管的耐压值要高,而电容的容量也要大,所以实物图中右下角的电容体积很大。整流滤波后得到的直流信号再经右边居中的开关电源IC转换成高频的交流信号,再经变压器耦合输出各路低电压的交流信号。由于变压器是工作在高频状态,所以其体积较小。耦合输出的各组交流信号经左边的二极管整流、电容滤波和三极管稳压或三端稳压电源稳压后输出各部分电路工作所需的直流电压。此电路由于采用了变压器并联耦合,而且比较放大电路反馈回脉冲调宽电路是利用光耦器件,即用光信号来传递信息,输入端与输出之间实现绝缘,是冷底盘机,其防触电的警告标志仅在电路板的右边。光耦跨接在有警告标志和无警告标志部分,起到传递信号而又能隔离前后级地线的作用。这种机型在维修主电路板时,由于主电路板与大地不相连,通常比较安全。但在测量后级电压时,不能使用前级的地线,否则所测电压将全部为0V。

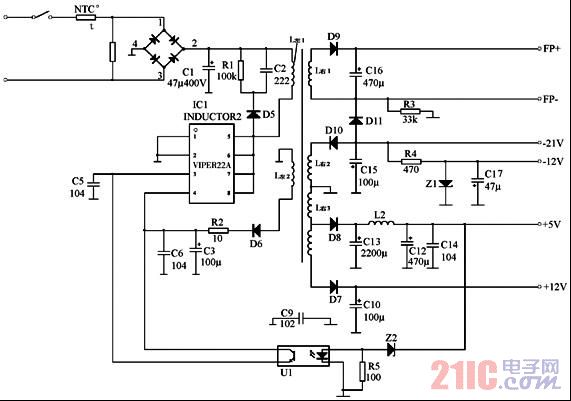

      图3所示是电源电路原理图。电源IC为专用开关电源集成电路VIPER22A,图4是其外引脚图,图中,第1、2脚SOURCE是内部场效应管源极的表示,在使用中通常接地,3脚FB是取样电压输入端,4脚VDD是供电电压端,第5、6、7、8脚的DRAIN表示接通内部场效应管的栅极。图5是其内部结构图。

220V的交流电源经开关输入后,经四个二极管构成的桥式整流电路整流、C1滤波后输出一个300V左右的直流信号。由于VIPER22A处于工作状态,在其内部场效应管截止时,会在变压器初级(L左1)两端产生大于300V的电压,利用R1、C2和D5构成防冲激电路,使其电压有一个释放回路,以免激穿VIPER22A内部场效应管。
