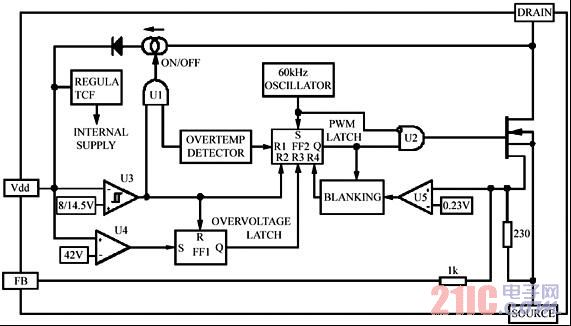

从图5所示VIPER22A的内部结构可知,它与其它开关电源存在一些不同。开机后,300V的直流电压从DRAIN(漏极)脚进入集成电路,经整流和稳压后供给开关电源IC工作,从而使这个电路工作时不需要外接启动电阻。即使Vdd供电电路不正常,电源电路的振荡电路仍能起振,而且电路有输出电压。用这种专用电源IC的LED驱动电源电源有故障时,故障现象和其他开关电源的故障有所不同,其他开关电源通常无Vdd时,电源电路中的振荡电路不起振,会出现无输出的故障现象。

电路工作正常时,开机后,在Vdd正常前,由芯片内部自身供电,经过很短时间后,Vdd供电电源正常,此时,利用门电路控制开关电路(ON/OFF)断开从栅极输入的供电回路。VIPER22A有过热、过压保护功能。Vdd从4脚输入后,首先送入比较器,一旦输入Vdd大于42V,则触发器(FF1)输出一个置位信号1使控制振荡电路工作的触发器(FF2)输出为0,锁住U2,振荡信号无法输出,即开关管不工作。当输入电压小于14.5V时,U3也将输出一个复位脉冲,使开关管不工作。当电路过热时,R1为1,将FF2置0,开关管不工作。当供电电压Vdd在正常范围时,FB所得的取样电压与基准电压0.23V相比较,用其比较结果去控制FF2的转换频率,从而控制开关管的状态转换,实现控制输出电压,达到稳压的功能。该集成电路芯片内部包含60kHz的振荡电路,其外围电路相当简单。

下面,为分析方便,把电源变压器左边的两组线圈从上到下定义为L左1、L左2。右边的线圈从上到下定义为L右1、L右2、L右3。

图3中,L左2互感产生的交流脉冲电压经D6整流、R2限流和C3和C6滤波后作为开关芯片的供电电压。由于VIPER22A的特殊结构,如无Vdd时可实现内部供电,所以R2即使击穿开路,仍有电压输出,但不正常。

同时,Vdd也为取样回路中的光耦的接收部分供电。L右3感应到的脉冲电压经D8整流,电感L6、电容C12、C13、C14滤波后,输出+5V。+5V电压同时经稳压管Z2后给光耦电路发射部分供电,通过光耦的接收部分接收到的光作为取样信号,从VIPER22的3脚FB输入到芯片,从而去控制开关管的开关频率,控制电源电压的稳定,起到稳压的作用。该种电源电路由于前后级是通过光耦进行互相控制,前后级不共地,称为冷底盘机,这种机器由于后级主电路板与市电不相连,维修时比较安全。维修时测量后级的电压,一定不能用前级的接地点,否则所测电压始终为0V。

同时,变压器电感线圈L右3另一端经D7整流C10滤波后输出+12V。

变压器电感线圈L右2上端经D10整流、C15滤波后输出-21V

变压器电感线圈L右1输出的脉冲电压经D11整流、C16滤波后分别输出FP+和FP-电压。
