2.PFC电压形成电路

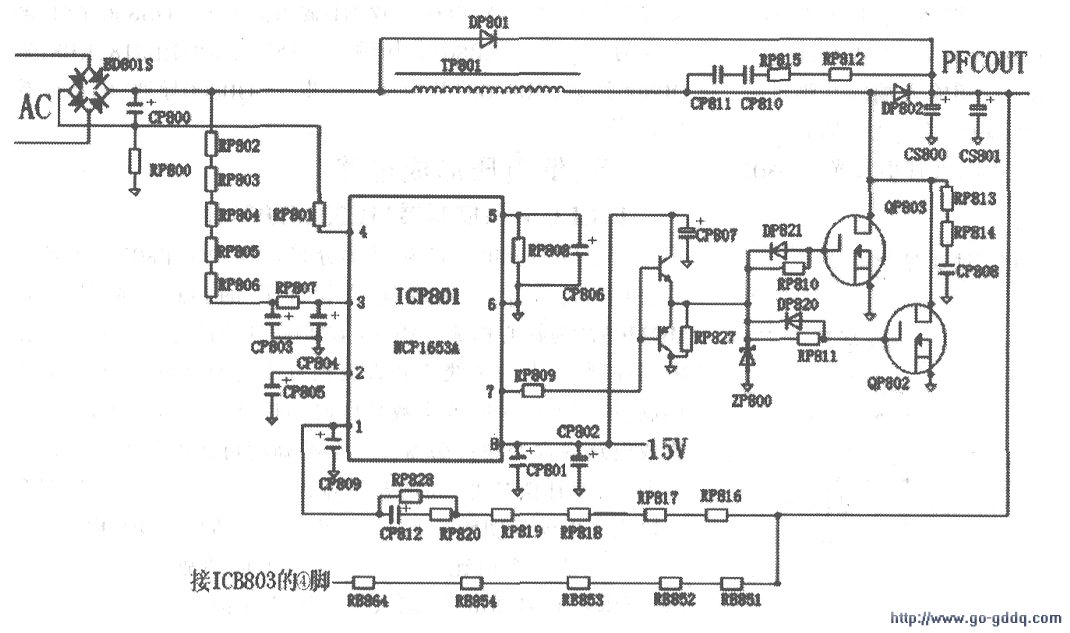

当ICP801 (NCP1653A)的(8)脚输入15V电压后,内部恒流源对(2)脚外接电容充电,(2)脚电压逐渐上升,(7)脚输出的脉冲逐渐由窄变宽,对功率开关管实施软启动。直到PFC输出电压达到预设值395V,如下图所示。
从(7)脚输出图腾柱信号控制OP802.OP803进入导通状态.桥堆BD801S整流出的100Hz脉动直流电压经PFC电感TP801、QP802和QP803的漏极、源极、RP800回到BD801S.电感TP801储能。当ICP801的(7)脚输出低电平时,QP802、QP803截止,电感TP801的感应电压反向。桥堆BD801S整流出的100Hz脉动直流电压叠加上TP801的感应电压经DP802整流、CS800/CS801滤波后,形成395V的PFC电压。
同时,桥堆BD801S整流出来的100Hz脉动直流电压经RP802~RP807限流后,由CP803、CP804滤除杂波干扰,送人ICP801的(3)脚——内部乘法器的输入端;与(4)脚送人的电流检测信号、(1)脚送人的FB信号一起进行乘法处理后,去控制(7)脚输出的图腾柱信号脉冲的宽窄。使图腾柱信号包络波形与桥堆BD801S整流出的100Hz脉动信号同相.从而提高BD801S的导通时间,达到功率因数校正目的。
3.本电源PFC电路的(5路)保护电路
(1)过电压保护(0VP):当PFC的输出电压异常升高时,经RP816~RP819、RP828送人ICP801的(1)脚电流Im也异常升高,当高过基准电流的107%时.ICP801进入保护状态,关闭(7)脚图腾柱信号输出.电源检测到这一异常情况后,整机进入待机状态。
(2)欠电压保护(UVP):当PFC的输出电压异常降低时,其送AICP801的(1)脚电流Ifb也异常降低,当低于基准电流的8%时.ICP801进入保护状态,关闭(7)脚图腾柱信号输出。电源检测到这一异常情况后,整机进入待机状态。同理,当稳压环路开路时,输入到ICP801的(1)脚电流也会低于基准电流的8%.从而发生欠电压保护。
(3)过流保护(OCP):当PFC输出电压过流时,流过电流取样电阻RP800两端的电流增大,限流电阻RP800两端的取样电压升高,经RP80.1流AICP801的(4)脚电流升高。当流入(4)脚的电流Is大于200μA时,过流保护电路动作,关闭(7)脚图腾柱信号输出。电源检测到这一异常情况后,整机进入待机状态。
(4)过功率限制(0PL):当ICP801的(3)脚输入的电流Ivac和(4)脚输入的电流Is都升高,表明PFC的功率异常增加。当Is和Ivac的乘积大于3nA2时,保护电路动作,关闭(7)脚图腾柱信号输出。电源检测到这一异常情况后,整机进入待机状态。
(5)过热保护电路:ICP801芯片内部预设有一个感温器件,当内部芯片温度达到150℃时,保护电路动作,关闭(7)脚图腾柱信号输出,当温度降为120℃时,芯片内部保护功能解除。
当保护电路动作时,由于本电源其他保护检测电路的作用.整机进入待机状态.
