长虹推出高清等离子PT42600NHD．采用三星S42AX-YD03型等离子屏组件．该产品画质优异，性能稳定。电源型号为U44-00133A。
与三星以前的电源相比，有较大的不同。主要区别在于：

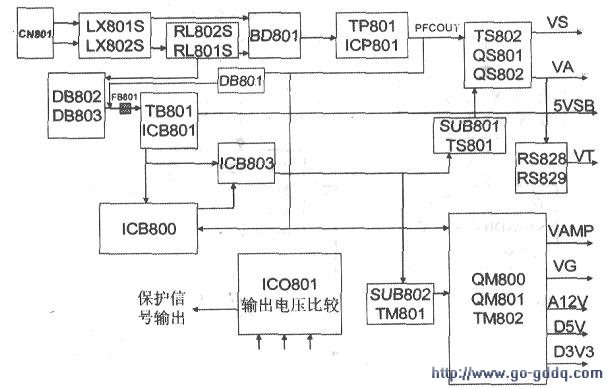

本电源利用比较器实现电源的时序控制，而以前电源绝大多数都使用单片机作为电源管理核心。该电源主要由进线抗干扰电路、待机电压形成电路、功率因数校正电路、低电压形成电路、高电压形成电路及保护电路组成，方框图如下图所示，其主要器件型号与功能见下表。
| 位号 | 型号 | 功能 |
| ICB801 | Viper22A | 待机Sv电压形成电路控制集成电路 |
| ICP801 | NCP1653A | 功率因数校正电路控制集成电路 |
| ICB803 | KIA78R15P | 可控制15V稳压集成电路 |
| ICB800 | KIA324 | 四比较器．用于时序控制和保护控制 |
| ICB804 | SIA32 | 1.25V误差放大集成电路，用于待机5v电压形成电路 |
| IC0801 | KIA324 | 四比较器，用于时序控制和保护控制 |
| SUB801 | MC33067 | 高压形成电路模块．LLC谐振控制集成电路 |
| QM810 | 33167T | DC/DC转换集成电路．用于VAMP稳压输出 |
| ICM801 | KIA7815A | 三端15V稳压集成电路 |
| QM811 | 33167T | DC/DC转换集成电路，用于D5V稳压输出 |
| QM812 | AP1501A | DC/DC转换集成电路．用于D3V3稳压输出 |
本电源采用单面印制电路板，没有电源管理CPU。整机的工作时序控制是按电源电压建立的先后顺序来完成的，热地和冷地的保护控制由电压比较器KIA324来判断。除待机sv电路形成电路外，其他电路部分采用了目前最热门的LLC谐振电压来提高电源的功率密度，降低电源的自身功耗和体积。
从组成方框图可以看出．LJ44-00133A电源的输出比三星V4C及三星v5电源的输出要少VE、VSET、VSCAN这几组电压。
这几组电压的产生，被移到了Y驱动板和维持板上，这样设计减少了电源的复杂程度。
一、进线抗干扰电路
该电源的市电输人由电压过高保护电路及进出滤波电路组成。电路图如下图所示。
1．电压过高保护电路防雷击电路
当从插座CN801输入的市电电压过高时或有雷电进入时．压敏电阻VX801S的两端电压升高，当VX801S两端的电压超过保护电压值时．VX801S被击穿．交流电输入的电流增大，使F801S(8A)熔断开路损坏，从而保护后级电路不会因电压过高而损坏。
2．进线滤波电路
该电源的进线滤波电路由CX801S、LX801S、CY801S、CY802S、CY803S、CX802S、LX802S、CX805S组成双π型滤波网络。LX801S和LX802S是共模线网，组成两级共模滤波网络，滤除电网或电源产生的对称干扰信号，在差模干扰时，干扰电流在共模线圈内产生的磁通相反，使线圈电感几乎为零，对差模信号没有抑制作用。CX801S、CY801S、CY802S、CY803S、CX802S、CX805S组成不平衡滤波网络，滤除电网或电源产生的不对称干扰信号。电路中RX801S为进线抗干扰电路的泄放电阻，使LX801S和LX802S上储存的电荷迅速泄放，防止拔电后不小心被电击。
