由于该系列平板彩电电路比较复杂，为便于分析与解读，特意将视频信号流程与音频信号流程及其控制电路分开绘制。

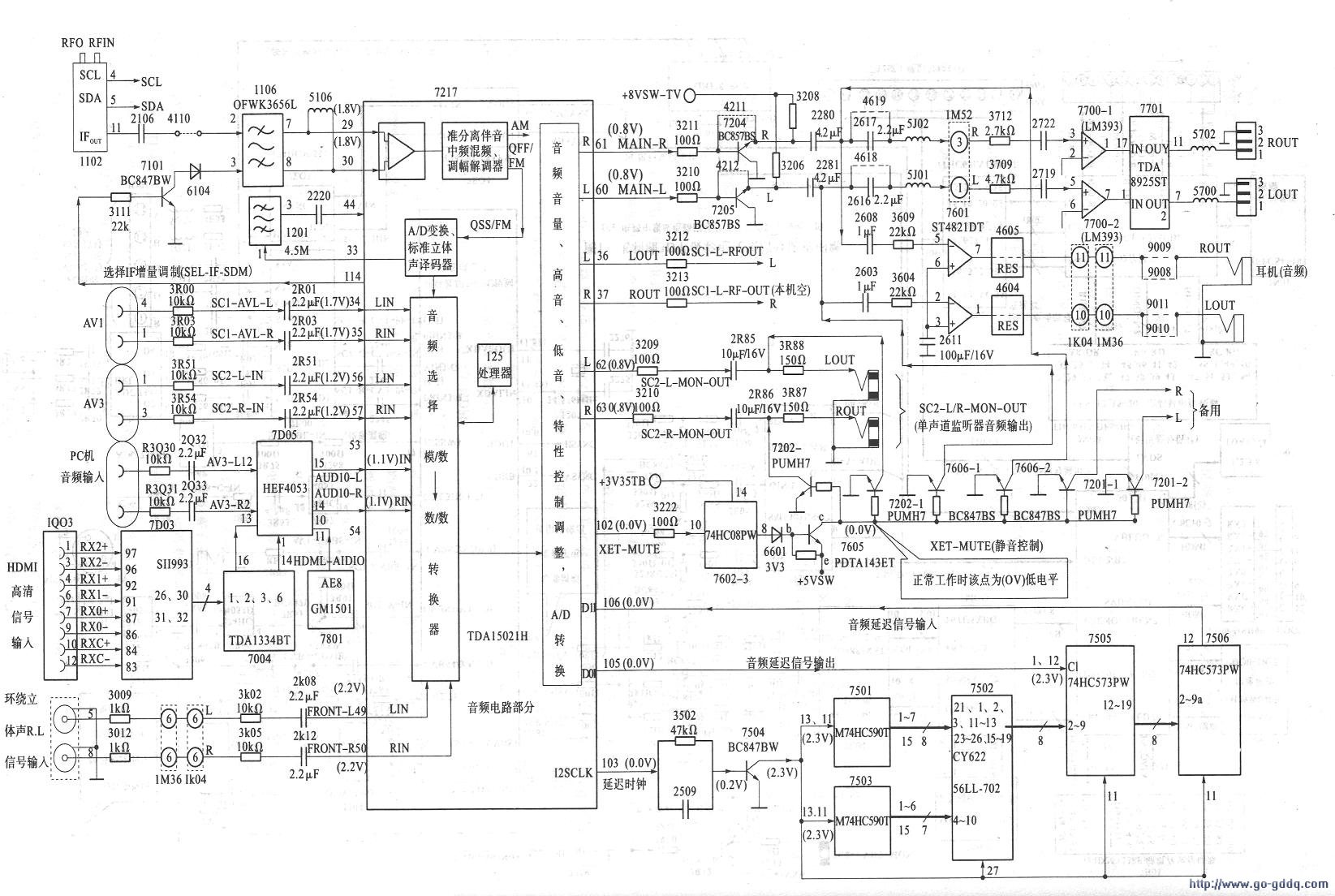

　　伴音中频信号从高频调谐器1102的(11)脚输出（见下图，高频调谐器内部电路组成与工作过程可参考视频信号流程分析）。从1102(11)脚输出的伴音中频信号经耦合电容2106、跨接线(4110)后送入伴音中频声表面滤波器1106(OFWK9656L)(2)脚，从7217(114)脚输出的选择中频增量调制电压经7101(BC847BW)、6104后加到声表面1106(3)脚，从1106(7)、(8)脚输出经滤波处理后的伴音中频信号分别输入至7217(TDA15021H)视频信号处理芯片。从伴音角度分析，该芯片内集成有伴音中频准分离电路、混频器与调频，调幅解调器、模／数转换器、标准立体声解码器、音频选择模，数转换器、音频控制处理器、音量／高音，低音特性数，模转换器和音频输入／输出接口电路．伴音信号经7217电路内部相关音频信号解调处理与转换后，分别从其(61)、(62)脚输出主音频伴音信号R（右）和L（左）通道音频信号。其中，右(R)通道音频信号经3211(lOOΩ)加到7204(BC857BS)b极，经倒相放大后由其e极输出，经2280、2617、5J02等主要元件后，将信号送至插件IM52(3)脚，经3712、2722将信号输至7700-1(3)脚，7700-1(LM393)是低功率低偏置的电压双比较器．经比较放大后从其(1)脚输出，送至音频功率放大电路7701(TDA8925ST)(17)脚，经功率提升放大后作为主伴音有声道信号从其(11)脚输出。从7217(60)脚输出左(L)声道伴音信号，经3210(lOOΩ)后送至倒相放大管7205(BC857BS)b极，经倒相放大后从其e极输出，经2281、2616、SJ01等主要元件将信号送到接插件IM52的(1)脚，同样经比较器7700-2(5)脚输入，(7)脚输出，再经音频功放(1)脚输入放大后，从(7)脚输出L通道信号至主扬声器。

　　该主伴音信号经7204、7205倒相放大后，还分离出R、L通道信号，分别经2608、3609和2603、3604将右、左声道伴音信号分别送到比较放大器7601(ST4821DT)的(5)、(2)脚，经放大后经接插件1K04/1M36(11)、(10)脚作为耳机音频信号输出。

　　同时，另一路作为单声道监听音频信号，分别从7217(62)、(63)脚输出SC2-L、SC2-R信号，经2R85、3R88和2R86、3R87等主要元件后送至监听场声器。还有一路音频信号L、R分别从7217(36)、(37)脚输出（本机未用）作其他伴音之用。

　　另外，在该系列机芯彩电中还设置有音频延迟电路．不过一般是作为“备用”单元电路，在有些同类机型中未使用。其信号流程见下图。音频延迟信号从7217(105)脚输出，延迟控制时钟信号从(103)脚输出，经延迟后的音频信号从(106)脚输入。
