此类故障涉及到三个方面：-是电源电路本身不良或有故障：二是控制电路有故障使控制失灵而不能开机：三是负载电路有故障或短路过流保护而不能开机．第三种故障涉及的点多面广，但+5V2供电电路或负载有故障时，会将检测情况回送到主芯片7217(TDA15021H)的(115)脚，此时指示灯6070会点亮，+5V2是LED显示板供电电源。

　　维修实践表明，在不能开机故障中．百分之八十左右的故障都存在于电源供电电路中。

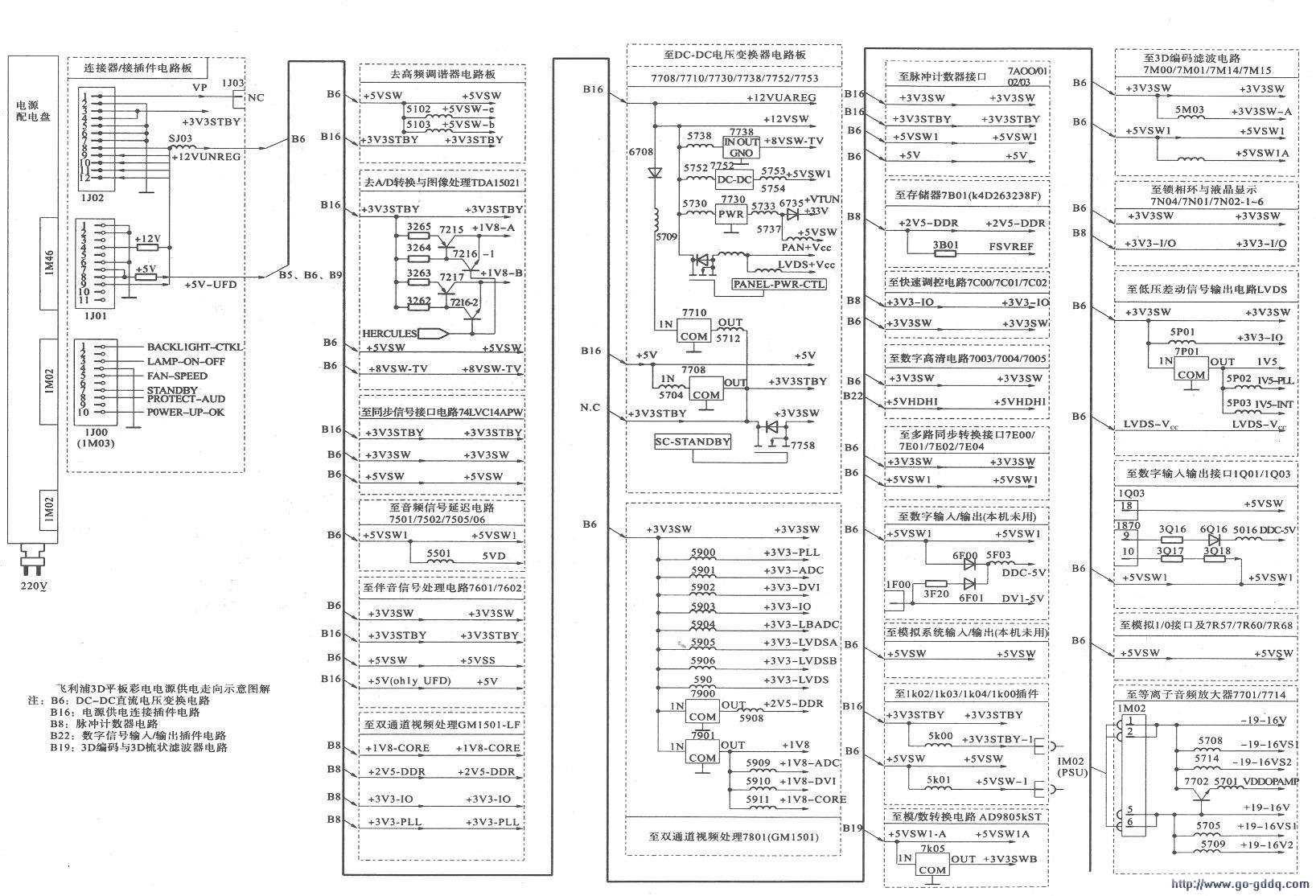

　　下面谈几点重点电路故障的检查．其他供电电路的检查参见下图。

　　(1)遥控开，关机电路的检查，正常开机状态下，超级芯片7217(TDA15021H)(122)脚应呈现3.1V左右的高电平，于是7756(PDTC114ET)导通，+3V3ST-BY供电经7758(4)脚、3759、7756c极至e极构成回路；7756c极此时约为o.Ov电压．7758(4)脚电压下降至该管导通状态，于是7758(5)、(6)、(7)、(8)脚约有3.2V电压输出，即+3V3SW供电接人电路。实现遥控开机。当7217(22)脚输出低电平(Ov)时，7756截止．7758(4)脚呈现较高电平电压（即+3V3STBY电压），于是7758也截止，机器处于待机状态。

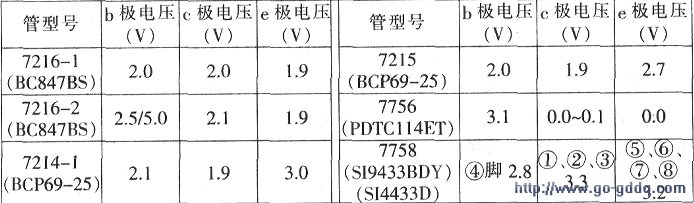

　　(2)7217(TDA15021H)(14)脚为+1V8-A/-B供电的供电控制端正常开机状态时．7217(14)脚输出高电平，于是7216—1、7216-2（均为BC847BS）、7214、7215（均为BCP69-25）便相继导通．+1V8-A、+1V8-B供电输送至各自的供电负载电路。维修实践表明．此两处重点供电控制电路常常是不能遥控开机故障的多发部位，特别是(14)脚外围的1V8-A/-B供电控制电路故障概率相对较高，应特别予以重视。为维修实用，特提供其相关电压数据见下表．供参考。
