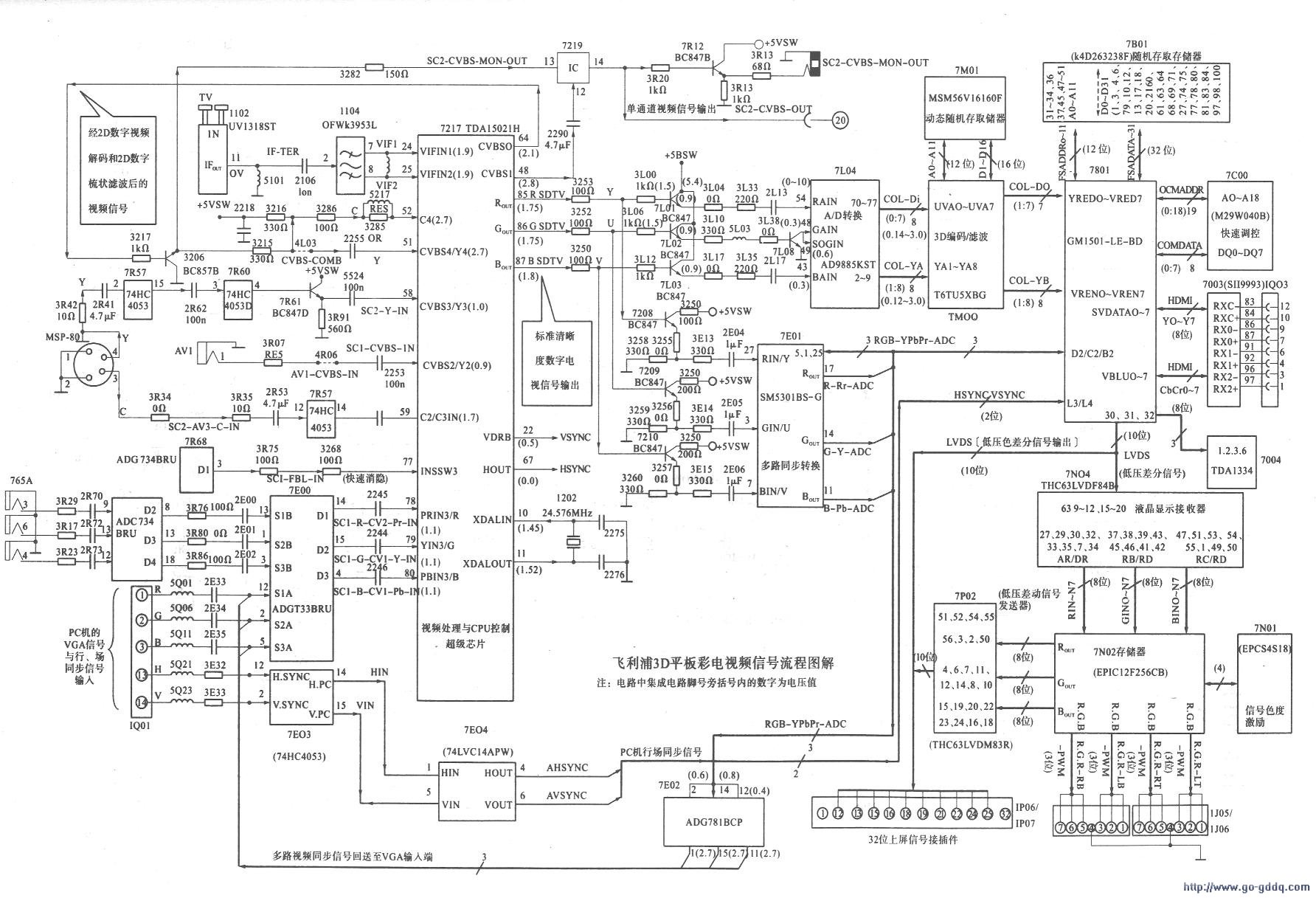

射频或高频电视信号从高频调谐器RFIN端口输入(主要信号流程网参见下图），进入高频头内的前置放大滤波器，经放大滤波处理后送至分相器放大电路．放大后的信号再进入第二级前置放大滤波器，经放大滤波后的高频信号送至跟踪统调误差信号滤波器，经跟踪统调和滤波后送至增益放大控制电路，将其增益提高到符合要求的程度后，再经前置放大器放大和跟踪统调滤波，最后送到混频器与本振信号进行混频．产生所需的图像中频信号并经内部中频放大器放大后．从高频调谐器1102(UV1318ST)(10)脚输出图像中频信号至声表面滤波器1104(OFWK3953L)(2)端输人口。

　　1104(OFWK3953L)是视频滤波器，其工作频率为38.9MHz．经1104后的图像中频信号VIF1、VIF2分别从(7)、(8)脚输出，送至7217(TDA15021H)的(24)、(25)脚。该TDA15021H是飞利浦公司最新推出的第三代超级芯片，其内部集成有视频数字解码器、2D数字梳状滤波器、高品质的数字音频处理技术等，它除了可以完成所有小信号（中频信号解调、视频数字解码、行、场扫描小信号处理和伴音DSP等）的处理外，在IC内部还集成了几乎全部的CPU操作控制功能，所以通常称之为飞利浦最新超级芯片，即飞利浦第三代超级芯片。

　　经7217(TDA15021H)芯片处理并经其内部2D梳状滤波器滤波后的视频信号由(64)脚(CVBSO)输出，经梳状滤波后的信号回送至3206(BC857B)的b极，经倒相放大后由其e极输出，其中一路经3215(330Ω)、2255直接口送到7217的(51)脚(CVBS4)，为复合视频信号CVBS-COMB；另一路经3282(150Ω)作为单通道视频信号或监视器视频信号送至转换电路7219的(13)脚。

　　与此同时，该视频信号还从7217的(48)脚(CVBSl)输出，经2290（4.7μF）直接耦合送人7219的(12)脚进入lC内部，经转换后从7219(14)脚输出，作为视频单通道或监视视频信号。

　　经7217处理后的数字高清视频信号R-SDTV/G-SDTV/B-SDTV分别从(85)、(86)、(87)脚输出，输出后分两路：其中一路YUV信号分别经7208、7209、7210（均为BC847）后送人7E01(SM5301BS-G)的(27)、(2)、(7)脚。7EOI是一块多路同步信号转换器电路，它与外围的7EOO(ADG733BRU)、7E02(ADG781CP)组成多路同步信号转换传输接口电路．产生并形成AD转换信号，使之进行同步AD转换。经7E01(SM5301BS)处理后产生的R-Pr-ADC/G-Y-ADC/B-Pb-ADC信号分别被送入7801(CM1501-IF-BD)主芯片的D2/C2/B2端口、7E02(ADC781BCP)的(2)、(14)、(12)脚，其中一路回送到7E01(5)、(1)、(25)脚，以实现同步AD转换。

　　另一路YUV信号作为主视频信号，分别经7L01、7L02、7L03（均为BC847BW）和7L08被送入7L04(AD9885KST/MST9883C)的(54)脚(RAIN)、(48)、(49)脚(CAIN、SOGIN)和(43)(BAIN)脚。AD9885/MST9883等是较常见的VCA/HDTV信号接收与AD转换处理电路，是美国AD公司生产的8位模，数转换电路。其中的llOMSPs模拟输入接口能最佳捕捉个人计算机（电脑）和工作站的RGB图形信号，它的llOM$编码率和满功率300MHz模拟带宽支持SXCA(1280x1204)分辨率。它内含一个110MHz时钟，三组ADC、一个锁相环、可编程增益、补偿和钳位等电路。芯片中的锁相环电路产生一个像素时钟，其频率为12MHz—lIOMHz。它的主要功能常用于RGB图形处理.LCD监视器、液晶显示板和投影机、等离子体显示板、扫描转换、数字TV显示器等。

　　经AD9885KST(7L04)模／数转换处理后的彩色数字信号(COL-Di)作为数字信号从(70)脚~(77)脚输出（8位），彩色亮度8位数字信号从(2)脚~(9)脚输出(CLO-YA)，分别送至7MOO（COLUMBUS或T6TU5XBG）的UVAO—UVA7和YA1—YA8脚。

　　7MOO电路为3D彩色编码器与梳状滤波器电路．其内部电路主要由3D计数器、3D梳状滤波器、656编码器、多路转换调制器、存储器和噪波抑制（降噪）器、及相关接口电路组成。在该芯片面对视频数字信号处理过程中．不间断地与外挂动态随机存取存储器进行数据交换和通信。其中数字数据信号从7MOO的D1~D6接至7M01（MSM56V16160F-7T3）的DI—D16;模拟数据信号从7MOO的AO～AI1接到7MOI的AO—A11。经处理后的COL-DO信号从D01～D08(1:7)输出数字信号至7801(CM1501-IF-BD)的VREDO—VRED7端：经处理后的COL-YB信号从YB1～YB8(1:8)输出至7801（GM1501-IF-BD）的VRENO~VREN7端。

　　7801(GM1501-IF-BD)芯片是一款新型双通道图像和视频处理芯片，芯片内囊括了所有应用于图像捕捉、处理与显示钟控制等方面电路的功能．该lC内部集成有高速A/D转换器、PLL锁相环电路、高可靠的DVI接收器、X86系列微控制器及LVDS转换器等，并支持画中画技术，分辨率可达WUXCA(1920x1200)水平，目前已被广泛应用于平板彩电中。

　　该GM1501-LF-BD(7801)运作期间，须与7BOI(K4D263238F)随机存取存储器不断进行数据通信交换，其中的FSADDRO~FSADDR11(0:11)；地址数据信号AA24~AA26、AB24～AB26、AC24~AC26、AD24—AD26脚接到7801的(31)-(34)(47)-(51)、(45)、(36)、(37)脚；FSDATAO~FSDATA31（32位）从7801的FSDATAO~FSDATA31接至7B01的(1)、(3)、(4)、(6)、(7)、(9)、(10)、(12)、(13)、(17)、(18)、(20)、(21)、(60)、(61)、(63)、(64)、(68)、(69)、(71)、(72)、(74)、(75)、(77)、(78)、(80)、(81)、(83)、(84)、(97)、(98)、(100)脚，其他信号接入相应脚位，进行数据通信传输。并在快速调整控制芯片7COO(M29W040B)的作用下和从D2、C2、B2端输入同步信号的同步下进行视频图像信号的处理。

　　当电视工作在数字高清状态时，数字高清信号经芯片7003(S119993GTGl00)接收器接收处理后，将HDMIYO~HDMIY1和HDMl(CbCrO~CbCr7)数字高清信号输入至本芯片相应端，进而进行数字高清视频信号的处理。

　　当工作在PC、VGA信号状态时，除经处理后输入的VCA视频信号外，还需要从IQol(13)、(14)脚输入的H-SYNC和V-SYNC同步信号，它们分别经7E03(74HC4053D)．7E04(74LVC14APW)转换后从7801的L3、L4端接口输入，进行VGA状态下的视频处理．经7801(CM1501-LF-BD)处理后，便从7801的AF11—AF16、AE12—AE16脚分别输出低压差分信号(LVDS)，该信号直接经32位连接插件IP06/IP07作为上屏信号。另一方面将该低压差分信号送至7N04(THC63LVDF84B)液晶显示接收器的(9)-(12)脚和(15)-(20)脚，经接收器处理后分别输出8位R、G、B信号至7N02(EPIC12F256CB)存储器。该存储器一方面将R、G、B_路8位信号送到低压差动信号发送器TP02(THC63LVDM83R)变为低压差动信号后，与7801输出的10位低压差分信号一起上屏。另一方面与信号与色度激励电路配合．即与7N01(EPCS4S18)配合处理后，分别输出四路3位B、G、R脉宽调制信号，经1J05和1J06插件上屏。至此，便完成了整机视频信号的基本处理过程。
