1、原理
原理如上图所示。
VI、V2是两个相同的电子管,电阻R3=R4。从IN端输入单边音频信号,该信号一端加在Vl栅极.另一端加在V2栅极(接地).经放大后,分别在Vl、V2屏极输出两个大小相等、相位相反的激励信号。
差动放大倒相电路的优点是:
电路受电压波动的影响极小。
2、实用电路

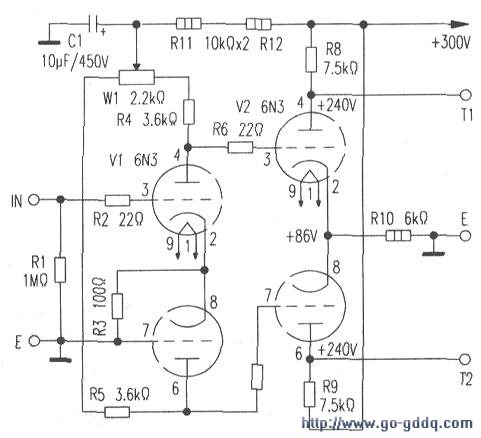

电路如下图所示。
单边音源信号从IN端输入,分别加到电子管V1(6N3)内两只三极管的栅极(3)脚和(7)脚,经V1放大后,从两个屏极(4)脚和(6)脚分别输出一对大小相等、相位相反的音频电压,分别加到V2(6N3)内两只三极管的栅极(3)脚和(7)脚,经放大后,从V2两个屏极(4)脚和(6)脚分别输出两个大小相等、相位相反的激励电压至Tl、T2两端,推·动推挽功放管工作。
该电路为宽频带放大设计,可均匀放大频率为IHz~20kHz的交流信号。亦可用于直流信号放大。
调节Wl.使V2内两只三极管屏流相等,可获得最佳放大效果。
