1、原理
　　

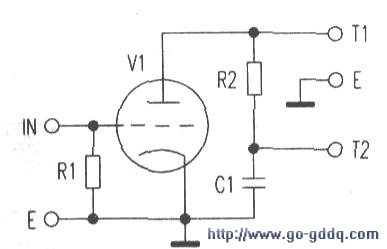

　　长尾式倒相电路原理如上图所示。

　　单边音频信号从IN端输入到Vl栅极，经放大后从屏极输出经CI接地加到R2两端，该音频电压上端为正时下端为负：上端为负时下端为正。

　　即在R2上端Tl、下端T2处，分别产生一个大小相等、相位相反的音频电压。

　　由于这两个信号电压较弱，故在其后还必须加一级放大，方能输出足够强的激励信号推动功放电路，见图1O。

　　2、实用电路
　　
　　中图为长尾式倒相实用电路。

　　由两只双三极管V1(12AT7)和V2(6N10)组成放大、倒相电路。

　　单边音频信号由IN端输入，加到G2栅极(2)脚，经C2放大．从屏(1)脚输出，在负载电阻R3上取得一个音频电压加到Gl栅极(7)脚上，经放大后，在其阴级(8)脚上输出信号电压加到电阻R4的两端（信号电压经C1接地）。在R4的上端和下端分别产生两个大小相等，相位差180°的音频信号。

　　这两个信号分别加到G3栅极(2)脚和G4栅极(7)脚，经G3、G4放大后，从G3屏极(1)脚和G4屏极(6)脚分别输出一对大小相等、相位相反的激励电压，推动功放推挽级工作。

　　在该电路中．R3既是G2的屏极负荷电阻，又是Gl的阴极输出电阻。工作点：Gl阴极(8)脚电压为+100.73V，栅极(7)脚为+100V，故Gl的栅偏压为-0.73V；C3阴极(3)脚(G4(8)脚)电压为+116V，而栅极(2)脚为+100.73V，故G3、G4管栅偏压为-15,3V。

　　G2、G1、G3、G4间的交连均为直接耦合放大，因而电路的频率特性很好。

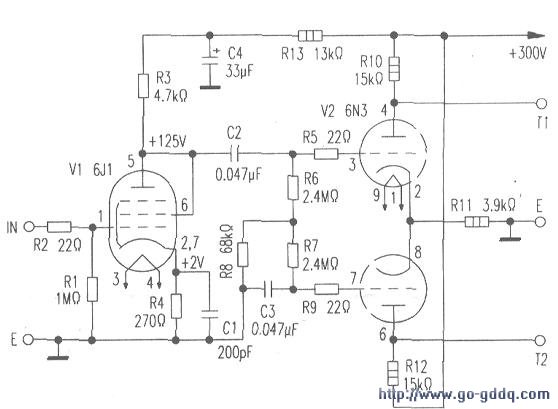

　　下图为另一款宽频带长尾式倒相电路。单边音频信号从电子管Vl(6JI接成三极管)栅极(1)脚输入，经放大后从屏极(5)脚输出，该信号通过C2、R6、R7、C3人地，在R6上端和R7下端各形成一个大小相等、相位相反的电压，分别加到双三极管6N3的两个栅极(3)脚和(7)脚上，经V2(6N3)内两只三极管放大后，在T1、T2端输出一对大小相等、相位相反的激励电压。

　　该电压为宽频带设计，能将SHz~20kHz的信号均匀地放大。
