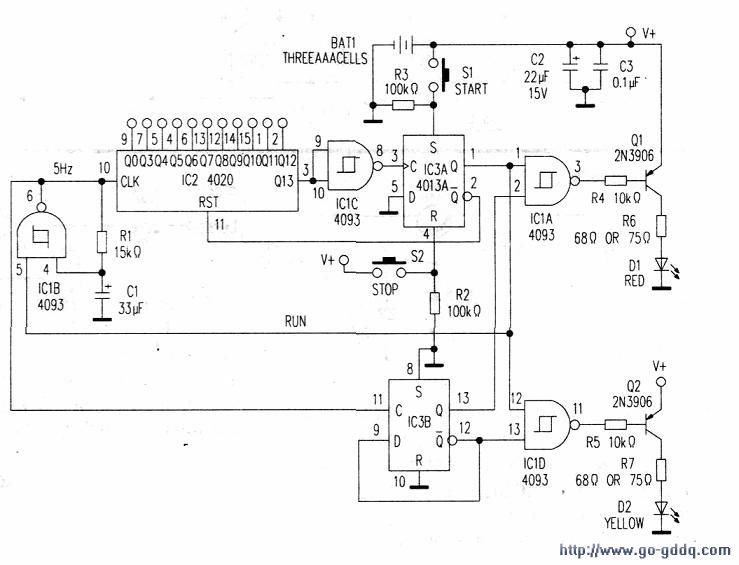

借助附图所示电路,你可以验证光纤束,特别是当链路通过几块插接板时.你能在远端看见它使用的两只高亮度LED闪光器,在大约50分钟后关闭,在关断状态时的功耗微乎其微。电路工作于距离超过lkm的多模光纤上,同时它还可配合单模光纤,但较难在接收端看到。如果光纤很短,由于LED很亮,因此最好在远端以小角度查看。
ICIB是运行频率约5Hz的施密特触发振荡器,驱动IC24020二进制触发器。IC3A是控制双稳态多谐振荡器。按动按钮开关Sl,则设置双稳态多谐振荡器,后者启动振荡器,并启用4020,以便开始从它的全零状态起计数。它还启用门电路ICIA和ICID,二者控制PNP和LED驱动晶体管。按动按钮开关S2,使控制双稳态多谐振荡器复位:或者4020到达其计数序列的末端,使双稳态多谐振荡器复位。
IC3B把振荡器频率除以2,向LED驱动器提供50%占空比。TI-3,4LED很好地安装在ST桶形连接器中,用胶水固定它们的位置。考虑到光纤衰减情况,黄光LED也适用。但如果你选择使用两只红光LED.则应以振荡器频率驱动其中一只LED.以振荡器频率的一半驱动另一只LED。元件值和安放方式不重要。附图所示的电路,可放入一个表面贴装光纤插口盒中。
