温湿度实时显示小系统详解

 作者:v_hyx

一、 目的与要求
制作一个温湿度实时显示小系统，响应时间控制在1s左右，探头部分能够放进大约10cm直径的容器中。
二、 工作原理
采用AT89S52单片机作为本系统的控制单元，传感器采用DHT90（即把SHT10封装为4个2.54标准插针的独立结构，大连北方测控代理的价格为50元/片），显示模块为LCD1602。单片机收到来自DHT90的温湿度数据，再经过软件线性拟合，最后送到1602上显示并没隔1s刷新一次数据。
三、 原理图

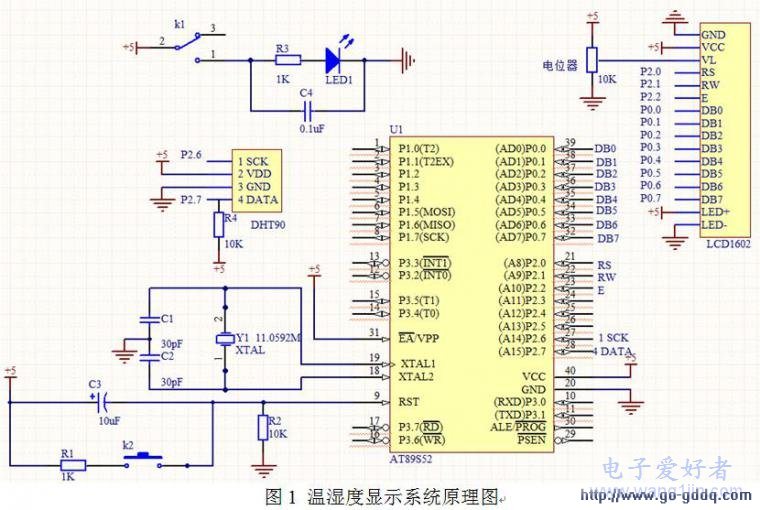

图1 温湿度显示系统原理图 (原文件名:图1.jpg)

四、 硬件设计
电源部分采用+5V开关电源集成模块（实测输出电压5.19V），这符合DHT90和AT89S52单片机的供电要求。本系统电路设计较简单，难点至于软件编写与调试。
五、 软件设计
5.1 流程图

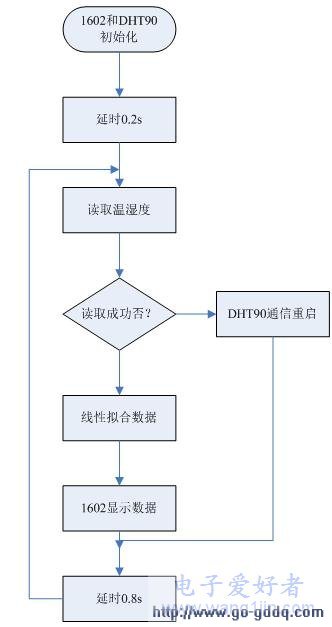

软件流程图 (原文件名:流程图.jpg)

  5.2 软件调试过程及经验
    对于本系统，我首先调试1602的显示程序，重点理解时序图。对硬件理解清楚后，参照相关程序，编写自己规范的程序。然后，调试DHT90数据通信显示，在SHT11(DHT90/SHT10也属于同系列)例程中，显示功能是利用51单片机串口向上位机发数据，在上位机上显示温湿度。所以，这部分在我的程序中就去掉了。同样，DHT90程序部分的关键也是时序图，读明白时序图，就可以很快得进入编程调试阶段。
六、 系统实物图

图2 单片机控制及显示部分 (原文件名:图2.jpg)

图3 LCD1602显示特写 (原文件名:图3.jpg)

图4 传感器部分特写（准备封装为一个小的探头） (原文件名:图4.jpg)

七、 菜鸟的小结
在两个多月的时间里，我从零开始做这个温湿度测量小系统，现在终于有了初步的成果。在这期间，我学到了很多东西，比如说焊接技术（当然还是比较菜），下载线制作等等。我觉得最重要的一点是锻炼了自己的实践能力。嗯，很多东西难与不难就看你做没做过。呵呵，套用毛主席他老人家的一句话就是：没有实践就没有发言权。一开始，做下载线，我感觉很难很难，但现在回头一看，那就是小case而已。
通过这个小系统的制作，我从一个“理想的电子爱好者”转变为一个“实践的电子爱好者”。从享受电子成品的快乐到享受电子DIY过程的快乐，这是一直升华，DIY很美妙。最后一句与所有DIY爱好者共勉。
最后，欢迎大家交流学习，给我批评指正！
