工程师们在设计PCB电源分配系统的时候，首先把整个设计分成四个部分：电源(电池、转换器或者整流器)、PCB、电路板去耦电容和芯片去耦电容。本文将主要关注PCB和芯片去耦电容。电路板去耦电容通常很大，大约是10mF或者更大，而且主要用于特定场合中。

      设计一个去耦电容包括两步。首先，整流器根据电气计算电容值，然后将电容放置在PCB上。确切地讲，电容放在离数字芯片多远的地方合适？但人们常常忽略了PCB本身就是去耦设计的一部分。本文将讨论在哪里电路板适合去耦设计。

      去耦需求

      基本上，电源通过一根导线向数字芯片提供能量。这个电源有可能离芯片比较“远”。电源线为5 英寸长的16 AWG的电线和4英寸长的20mil的走线并不少见。这些导线具有电阻、电容和感应，这些都影响能量的传送。电感和导线的长度成正比，是产生大多数质量问题的原因。

      走线需要着重考虑，因为它决定了总的电感和电流流动的环路环路。这个环路环路能够而且很可能会辐射电磁干扰(EMI)。

      在芯片的旁边放置一个小电源(比如电容)，能让电容到芯片VCC管脚之间的走线长度最小，从而减少环路面积。这能尽量减少由导线电感引起的电压降问题。由于回路环路减小了，所以EMI也减小了。

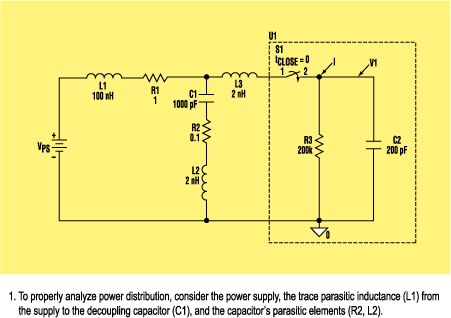

      直接把数字芯片U1连接到电源上意味着可能需要几英寸的走线。可以将具有寄生电感L2和R2的电容C1插入到电路中离芯片比较近的地方，距离小于1英寸(图1)。L3是C1 和 U1之间的导线电感。L1 和 R1是从电源到电容之间导线的寄生参数。


      这样，可将走线长度减小到mil量级，将导线阻抗减小到可以应用的程度。C2在这里非常重要，它决定电源必须供给多少电流。C2代表了U1的内部负载和U1必须驱动的外部负载。当S1关闭时，这些负载连接到电源，并马上需要电流。

      电感是电源和开关之间阻抗的主要来源。例如，对于10mil宽度的走线，电阻、电容和电感分别大约是0.02Ω/in，2 pF/in和20nH/in。这些是用于PCB板的走线(微带线和带状线)和导线的典型数据。当频率大约高于100 kHz时，感抗jΩl是主要阻抗。

      因此，增加C1具有两个作用。一是它将减少开关期间，电源和芯片之间的导向电感。这将保护V1(也就是到U1上的Vcc) 不会减小到低于进行正确电路操作的所需电压值。另外，它可减小高频电流流动的环路面积以及相应的EMI。

      因此，电容将V1保持住，但需要将V1保持多高呢？这个问题主要集中在器件的噪声裕量，例如最小的电压噪声裕量VNmmin，这个噪声裕量可以存在，并仍允许正确的电路运行。(这有点难以计算，因为实际值依赖于半导体的噪声裕量，近似和电源电压成正比。)根据图1，正确的工作运行意味需要满足下面条件：

      VNmmin ≥ VPS ?D VZmax (1)

      在该图中，VZmax完全落在L3上。

      电流I也需要考虑。简单讲，这是数字输入所需要的电流，设计工程师必须确保它的供应。因为它是所需的最大电流，Imax，因此电源和开关之间的最大阻抗Zmax不会大于：
