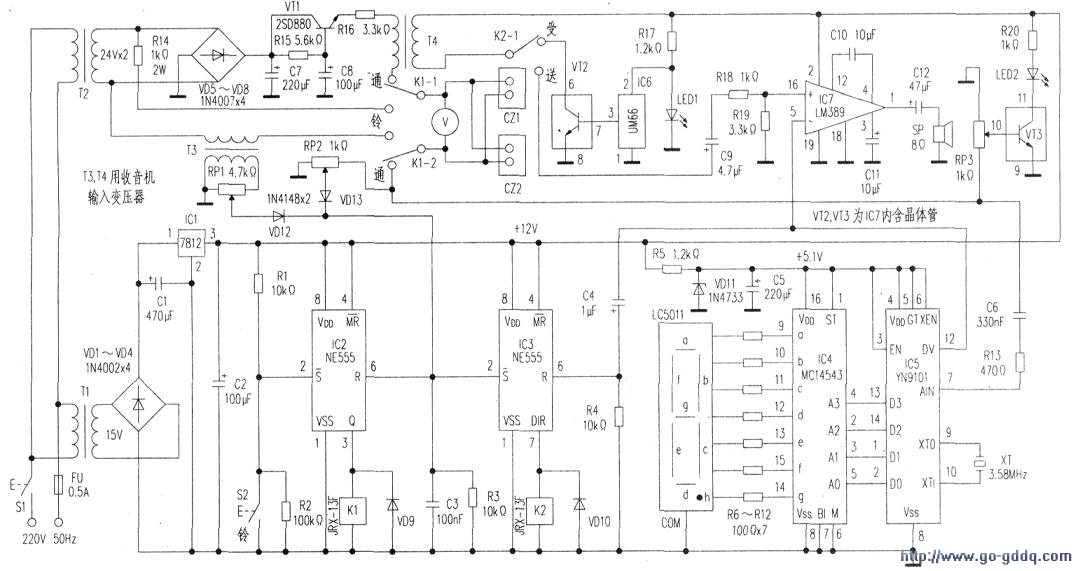

常见的电话机测试器，大都通过手动开关选择测试项目，操作比较麻烦。本文介绍的电话机测试器，能对目前流行使用的电话机、传真机、调制解调器及其他电话应答设备的收铃、发号、送话、受话和互通等功能进行快速、准确地连续自动测试，功能完善，适合电话机维修部门和销售部门使用，电路如附图所示。

　　1．收铃测试
　　
　　按动附图中的开关S2，IC2(2)脚被低电平触发置位，(3)脚输出商电平，继电器Kl吸合，其一对触点Kl-I、Kl-2由“通话”（常闭）切换到“振铃”（常开）位置，T2次级输出的48V帮OHz信号经T3初级和限流电阻R14加到CZ1或C22插座送人的被测电话机两端，实现振铃。

　　2．受话测试
　　
　　可在振铃或非振铃状态下进行，电路动作分两种情况：(1)若在振铃状态下摘机．电话机直流主回路接人低阻．T3初级电压降增高，次级经RP1取样和VD12整流后加至IC2(6)脚使其复位，(3)脚输出翻转为低电平．Kl释放，触点Kl-l、Kl-2复位接通“通话”测试电路，电话机经T4初级所加48V直流电压由RP2取样、VD13整流后，同时加到IC2(6)脚和IC3(2)脚，防止Kl误动作，并使IC3作好翻转准备。

　　与此同时．RP3对线路电压取样后，由VT3驱动LED2发光，作摘机指示。在此过程中，K2始终处于释放状态．IC6播放的音乐经K2常闭触点K2-1、T4、Kl-I、Kl-2送至被测电话机，使萁听筒或扬声器（免提状态）发出音乐声，实现受话测试。

　　(2)若非振铃状态摘机，由于Kl未吸合，其工作过程与上述振铃状态FK1释放后完全相同，不再赘述。因IC6 工作电压为1.2V~3V．敞LED1不但作为受话指示管，还兼作IC6的稳压管。
　　
　　3、拨号测试
　　
　　被测电话摘机后，受话器便能听到IC6发出的音乐声，此音乐声可模拟电话中的拨号音，这时就可以进行拨号。按动任意拨号键，双音频拨号信息经C6、R13加至JC5进行DTMF（双音频）译码，输出的4位二进制码再由IC4进行七段显示译码，驱动共阴极数码管LC5011显示所按键的号码。

　　在IC5收到有效的拨号信息时，其@脚输出一个正脉冲，…方而加至音频放大器IC7(5)脚，进行拨号静音控制；另一方面经C4加至IC3(6)脚使K2吸合，触点K2-1转换到“送话”位置，作好送话测试准备。

　　4．送话测试
　　
　　在完成上述拨号检测届，可对着话筒讲话或吹气，此信号经IC7放大后，使扬声器sP发出讲话声或气流声。

　　5．互通测试
　　
　　把一部标准电话和一部待测电话分别插入CKI、CK2．按S2振铃，两电话机都摘机．其中住一活机拨号后使音乐声停止，便可进行相互通话测试。
