全自动电热水器的技术小改进
来源:本站整理  作者:佚名  2015-08-28 06:11:43

    随着现代化技术的发展,电热水器不断进入家庭、企事业单位,给大家的生活带来了便捷。我单位共有11台全自动电热水器,自使用以来,每年发生故障100多次,而且多为加热管、温控器和交流接触器损坏。经过多次观察分析和试验,初步总结问题可能出在3个方面:1.电热水器本身质最问题;2.线路设计不完善;3.自来水水质太差。

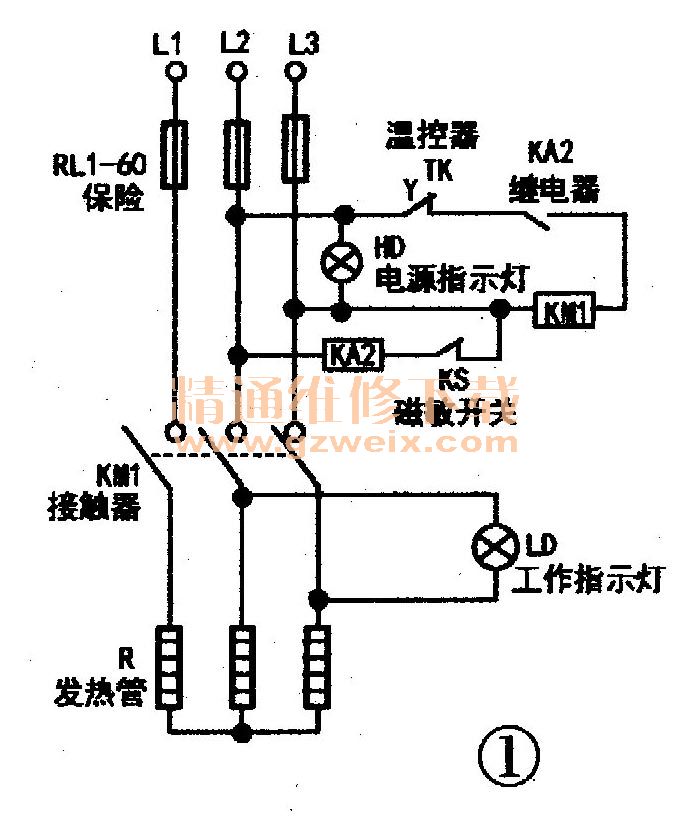

    电热水器工作原理见图1。

    主电路为交流380V电源经熔断器RL1-60到接触器KM1再到加热管R。辅助电路为L2,电源经L2温控器TK,再到继电器KA2,再经KM1接触器线圈到L3形成回路,接触器接通,电热水器加热,工作指示灯LD亮。当温度达到规定值时,温控器TK断开,KA2继电器线圈断电,接触器KM1线圈失电断开,电热水器停止工作。磁敏开关KS一般安装在内胆外壁,当内胆温度达到设定值时磁敏开关KS断开,KA2线圈断电,KM1线圈失电,热水器停止工作。
    从电热水器的构造来看,其工作由进水、加热、保温等部分组成,其中电源部分、进线装置、接触器、继电器、温控器、导线与加热管等元器件都设置在热水器底部,而进水口、浮球、外框、内胆、水位标示管都在热水器的上端。当进水和储水箱发生渗漏时,会直接影响底部电源部分及进线装置的工作。导致电热水器损坏的原因有以下两方面:
    1热水器内胆与外壳之间的夹层里潮湿,导致电器或线路绝缘下降,产生漏电或短路。
    (1)有的热水器内胆焊缝有漏水现象,漏出的水正好滴在电源部分,使控制盘内潮湿,导致电源器件绝缘能力下降,进而导致线路短路影响热水器正常工作。(2)上端右侧进水浮球阀与进水管连接处连接不好,进水通过外框和内胆夹层处渗漏到电热水器底部,引起故障。(3)用水时,水从热水器底部溅进夹层内,造成内部电路出现漏电、短路故障。
    2,电路设计不完善。电热水器使用380V交流电,有三只加热管。正常工作时,三只加热管同时工作,不存在安全隐患。如果主电路L1熔断器烧断,此时接触器KM1的三个触点虽然导通,但是三只加热管中只有与L2、L3连接的两只加热管在工作,与L1连接的加热管没有形成回路不工作,此时工作的两只加热管电压只有190V,容易损坏加热管。同时,由于只有两只加热管在工作,加热时间也会有所延长。
    我们可以通过以下举措来解决上述问题:
    1.内胆焊接缝漏水应及时补焊。
    2.进水处与浮球接头处应用密封圈夹紧。
    3.热水器下端外围增加防止水外溢的挡板,同时增加引流下水管,使水无论如何都进不了夹层之间,杜绝漏电和短路故障。

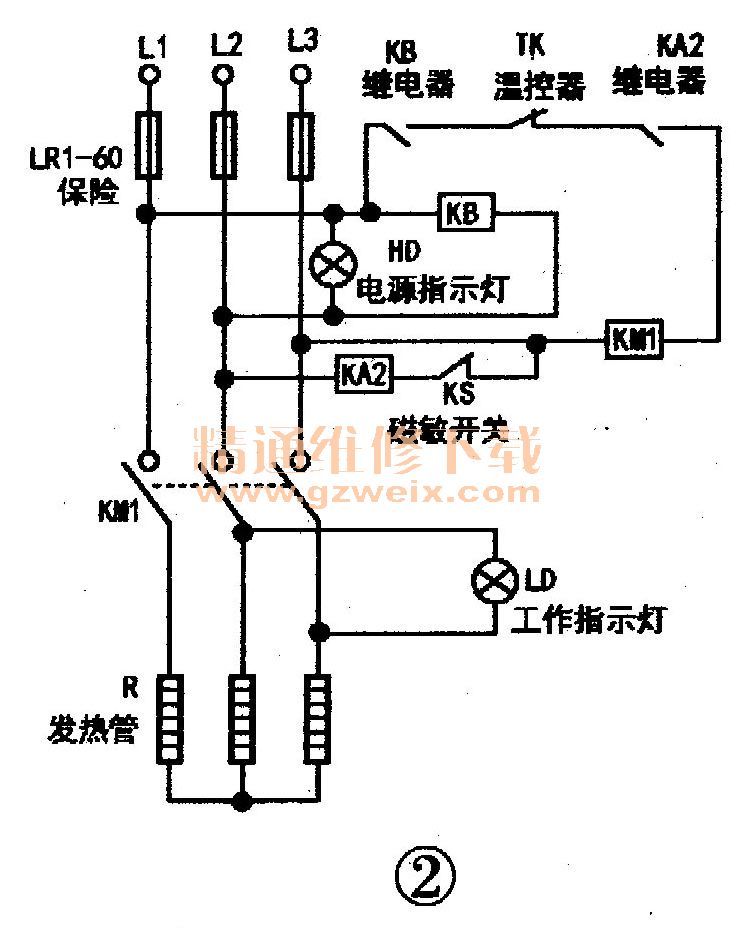

    该电热水器线路可如图2所示进行优化改进。

    (1)原辅助电路电源从L2接入,改造后从L1接入。(2)原辅助电路电源从L2接入后直接与温控器TK连接,改造后在温控器TK前增加一个中间继电器KB,辅助电路电源从L1接入后,经中间继电器再到温控器TK。中间继电器KB的线圈接在L1、L2之间。
    经过这样的改造后,当电路正常时,三只加热管同时工作,当电路不稳定时,熔断器L1、L2、L3任何一相断开,则整个辅助线路由于中间继电器KB的作用都停止工作,从而保护了加热管,降低了故障率。
