明基G775彩显视频放大电路分析
来源:本站整理  作者:佚名  2011-12-20 20:49:30



  LM1247是带菜单功能的预视放芯片,故菜单显示不正常和图像偏色等故障都有可能是其所导致。此芯片具有150MHz的视频带宽和3.lns的响应速度,见下图、上图。

  暗平衡电路由80V专用三路偏压钳位芯片LM2480/2479实现。

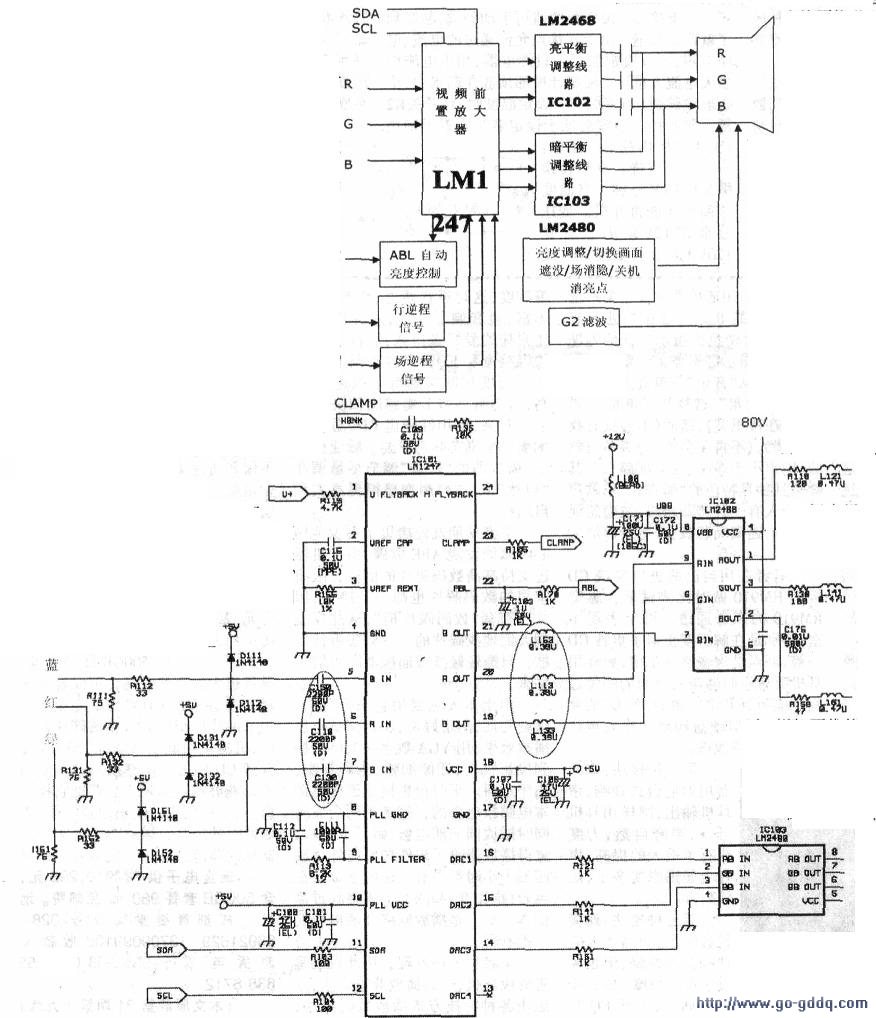

  视放电路较为简单(见下图),预视放实现视频前置放大相对比度、ABL控制、视频钳位、行场消隐及OSD菜单屏显功能。视放故障大多集中在预视放电路即LM1247及外围。

  LM1247损坏有时会将总线电压拉低导致行不起搬,维修时可吸宅到视放的两总线,吸空后开机如果行振荡恢复正常,证明LM1247已损坏。

  LM1247输入耦台电容和输出耦合电感开路会导致图像缺色现织.输出耦合电感开路会导致图像和菜单同时缺色。
