行输出电路采用和以往OneWay架构相似的电路，和G774不同之处是采用了四段式动态聚焦电路结构，cs校正电路采用了集成的方式，提高了cs校正电路的稳定性。

　　1．行激励、输出电路及故障介绍
　　

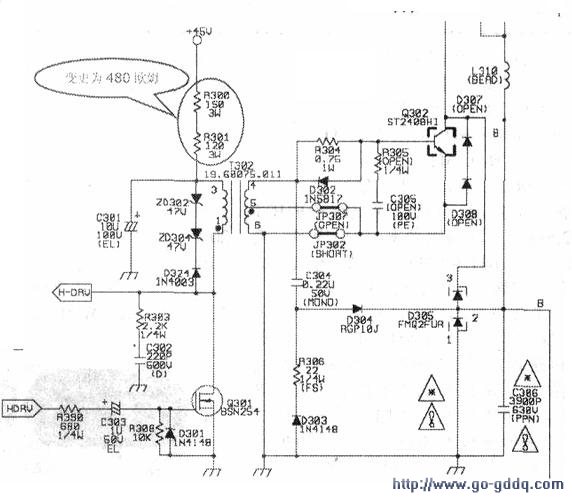

　　行激励和行输出电路的主要故障是：因行激励的过激励而引起行管发热量过大，导致使用一段时间后行管热损坏。解决方法是增加行激励电阻阻值，将R300和R301的总电阻增加到4800．见下图。

　　更换T302时须用相同型号的器件，T302特性不良会导致不定时屡烧行管现象。T302性能不良无法使用普通仪器测试，只能代换。

　　2．行幅枕形调整电路及常见故障
　　

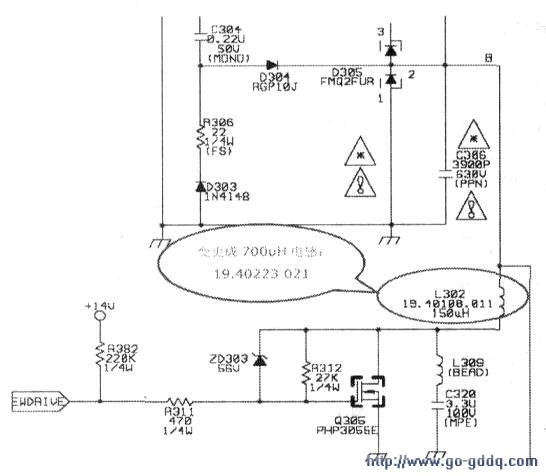

　　此机架构的行输出电路为了解决调节行幅时保持高压的稳定，采用了特殊的H-Size调节电路。基本原理是用阻尼二极管(D305)的双二极管结构将行电路分成两个谐振回路（偏转线圈、逆程电容C309、cs校正电容为一谐振电路；L302、C306和C320为另一谐振电路）．通过调节H-Size改变0305的导通程度，从而改变加在C309和C306上的分压比，由于偏转线圈的电流仅与逆程电容上的电压有关，故通过调节0305的导通程度即可实现行幅的调节功能。C309和C306电压和始终保持不变，因而高压不会随着行幅的变化而变化，见下图。

　　由于早期生产的G775显示器因L302感抗不足，热机后会产生横幅变化和枕形失真的现象，解决对策是将L302更换成700μH电感。

　　注意：Q305不可使用TIP122、TIP31C等型号的场效应管替换。cs校正电路出现故障时也可能会影响行幅的大小。

　　3．B+升压电路及常见故障
　　

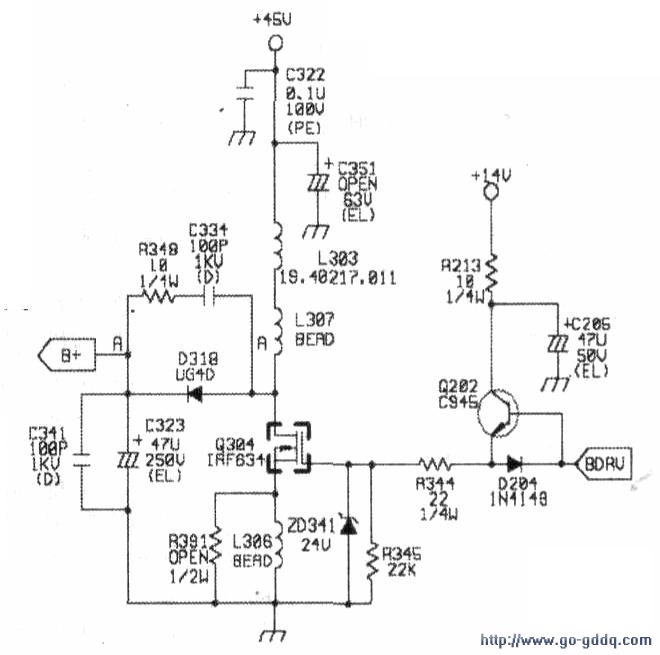

　　行输出采用B+升压式供电，频率越高，B+电压会相应变高。B+升压电路由L303、0304、D318和C323组成，Q202起缓冲隔离作用，见下图。

　　B+升压类似于开关电源的工作原理，这里不再讲述。在维修过程中会经常遇到开机立即烧行管的故障，为了减少屡烧行管的损失，确认故障点，可将B+切断来判断是B+电压过高还是其他问题引起。方法是将R344断开后开机，如果不再烧行管，一般可判断是B+电路的故障。

　　注意：在断开行供电时一般不要直接吸空D318或FBT，这样会导致C323电压积累过高而烧毁或将D318击穿等现象，建议用断开L303的方法断开行电源。

　　早期生产的G775显示器一个常见故障是Q304烧毁，同时会伴有Q201、IC201、IC801损坏的情况，需要依次更换上述元件。另外，当B+驱动电路有断路时会导致总线电压眺变、不起振，这也是G775的一个特点。

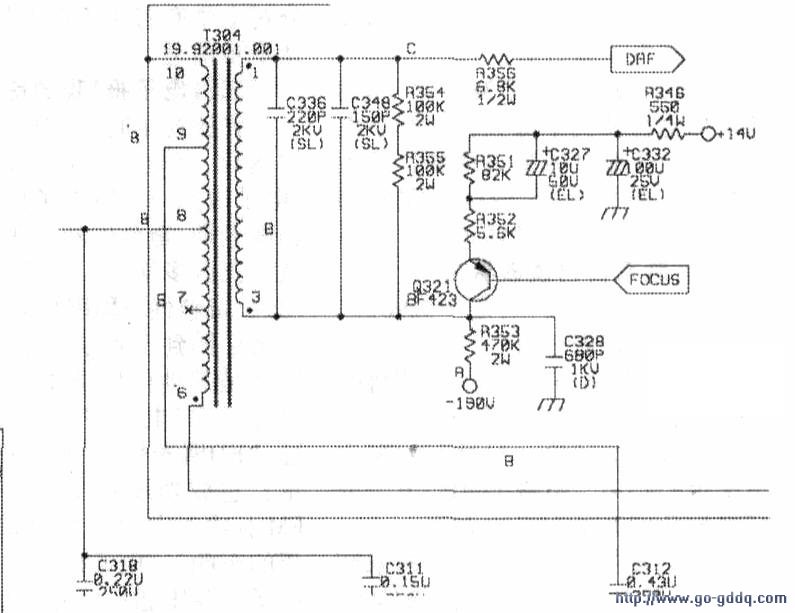

　　4．动态聚焦电路（见下图）
　　
　　动态聚焦电路利用T304使SAA4856输出的场抛物波Focus受行振荡波的调制，从而改善边角的聚焦状况。调制后的场抛物波从DAF端输入到FBT，一般水平动态聚焦电压为350V．垂直动态聚焦电压为150V。正常时DAF端会有-IOOV以下的电压，此电压可以作为判断动态聚焦电路是否工作正常的特征之一。

　　C775动态聚焦电路出现故障的概率较低。

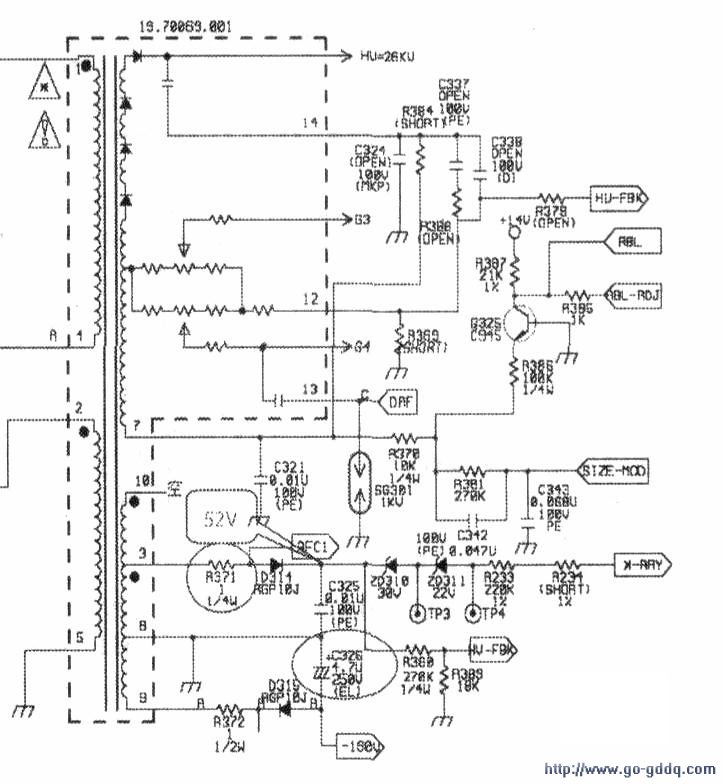

　　5．高压电路及线路故障分析（见下图）
　　
　　此机高压电路和以往普通机种类型相似。

　　FBT有两个输出电压非常重要，一是经D314整流后的50v（实际为52V）电压HV-FBK．此电压作为B+的反馈电压去调节B+电压的高低，因而可以将此电压的高低作为高压HV是否正常的参考。另一个电压是-190V电压，此电压经分压后供给Gl，若-190V电压偏高（如变成-180V）会使亮度控制电路工作异常，出现图像亮度偏高或回扫线。

　　ABL控制电路Q325的发射极为一负电压(一o.5v)．所以在基极接地时也能导通，当ABL电压变化时会使Q325导通程度发生变化从而达到限制阳极高压的目的（正常时ABL电压是5v）。

　　提示：高压电路中的电阻R371变大或开路时，会出现开机立即烧行管现象。

　　C326（消亮点电容）特性不良时会使-190V电压偏高（此时52V的B+反馈电压正常）．导致图像亮度偏高或回扫线。
