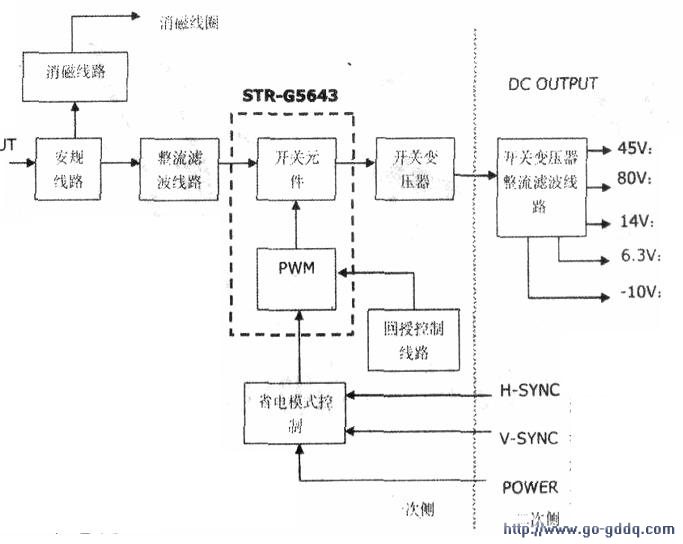

电源电路采用较特殊的芯片G5643D．维修方法和思路与UC3842电路有较大不同，不过由于C775电源电路较为简单，只要掌握一定的维修技巧，维修起来是很容易的，电源方框图见下图。

　　C5643D损坏占整个电源电路故障的大半以上，主要表现在电源亮橙灯或点不亮．一般只需直接更换此芯片即可。外围元件的损坏一般不会导致烧电源芯片，在维修过程中不…定要将所有的故障元件替换后才能开机。

　　电源亮橙灯除了G5643D损坏外．R607(0,22Ω/2W)开路也会导致此现象。

　　当Q601基极电压控制电路存在故障时，不能维持持续的低电平．从而出现开机瞬间亮绿灯，之后变为橙灯。对于此类故障可以将C615正负极直接短路，强行将0601基极电压拉低，此时如果电源工作恢复正常，则证明故障在基极电压控制电路。

　　如果后级存在严重短路现象，也会出现开机亮橙灯+．可采用同样的方法将C615正负极短路。此时开机测试开关电源的输出电压，若赋予后级短路故障，开机瞬间会出现较低输出的电压；若开机瞬间输出电压为ov．则证明故障在龟源本身部分。对于C775系列低亮显示嚣，电源二次侧负压整流二极管D703内阻热稳定性不良会导致显示器热机场幅压缩现象，表现在调节场幅时，屏幕下部不能调至边框，且场幅过大时屏幕底部压缩成一条亮线。产生这种现象的原因是因为随着D703内阻增大后，-10V电压升高至-9.5V以上，超出场输出lC正常电压工作范围．解决方法是将其更换。电源电路故障概率较大的元件是IC601、R618、R607、Q601、Q604、Q705、IC602、D703．维修过程中不能使用不同型号的元器件代换。
