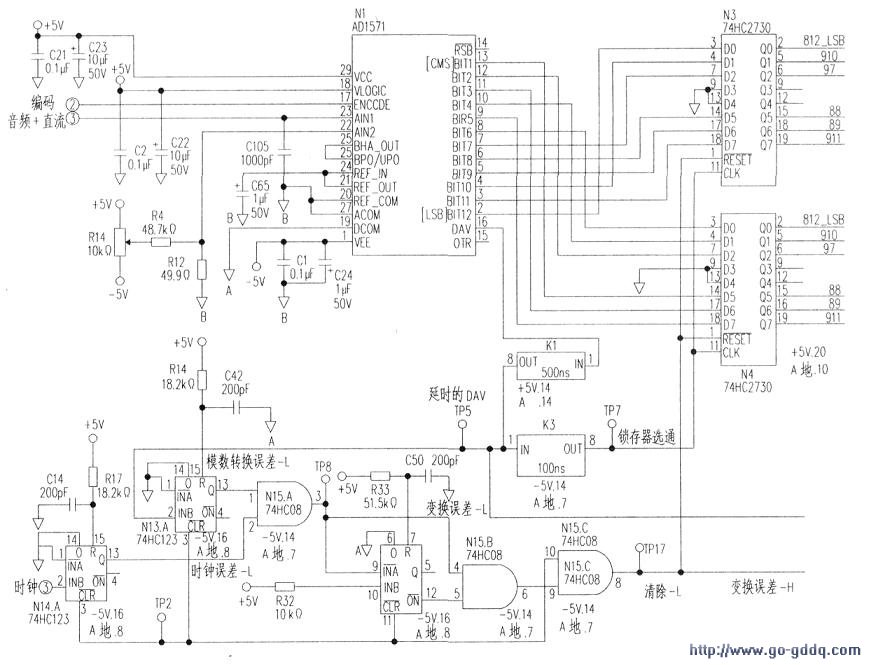

模数转换电路是数字调幅发射机的关键电路之一，它采用高速模数转换芯片，把模拟音频信号变换成数字信号去控制发射机的载频功率和调幅度。为了保证发射机的工作安全，在模数转换系统设置了A/D转换故障监测保护电路，我台的中波广播发射机就是采用这种电路。电路工作原理见下图。

　　一、ND转换电路
　　
　　由A/D转换器Nl(AD1671)和外部储存器N3、N4(74HC273)及线性延时器Kl、K3组成，其作用是把模拟信号转换成12比特的二进制数字信号并进行储存。模拟信号在Nl(23)脚输入，采样脉冲在Nl(17)脚输入，每一个采样脉冲启动一个A/D转换周期，(16)脚是DAV数字输出端（有效数据转换结束信号）。DAV负脉冲的出现，表明一个完整的A/D转换周期结束．12比特的数据是正确有效的。DAV负脉冲被送到线性延时器Kl延时500nS后，送到转换检测电路用于监测A/D转换是否正确。
　　
　　二、A/D转换故障检测电路
　　
　　该电路由N13A、N14A、N14B三个单稳态电路及相应门电路组成，其中N13A为A/D转换监视电路，用于监测A/D转换过程是否正常．N14A为采样脉冲监视电路，用于监测采样频率．N14B及相应电路构成故障指令输出。如果有转换故障被检出，该电路将输出一个“转换故障低电平”信号，用于清除储存器N3、N4中的数据，从而关闭发射机功放。

　　三、采样信号监测电路
　　
　　由N14A组成，用于监视采样脉冲的频率。采样脉冲取自发射机的射频信号，经分频电路送来，脉冲信号频率在400kHz~830kHz之间，周期是1.2ms~2.5ms。该信号送到N14A的“B”输入端，N14A的“A”输入端接地。

　　所以脉冲上升沿触发N14A使其进入暂态，“Q”端输出高电平，这个高电平持续时间为3.6ms．由定时元件C14、R17决定，这个时间大干采样脉冲的周期，所以在下一个采样脉冲到来时，N14A仍保持为暂态，其“Q”输出端保持在高电平。

　　当采样脉冲不正常时，脉冲间隔超过3.6ms或者根本没有采样脉冲．N14A的暂态自动翻转，“O”端将输出“时钟故障低电平”信号并送到与门N15A的（2）脚。

　　四、ND转换监测电路
　　
　　N13A组成A/D转换监测电路。DAV信号用来作为被监测信号监测A/D转换过程是否正常。DAV信号脉冲宽度为150ns~300ns．周期为1.2ms—2.5ms。DAV脉冲被送到N13A的“B”输入端．N13A的“A”输入端接地，与N14A工作情况相同，当A/D转换时序不正常肘．N13A的“O”端将输出“A/D转换故障低电平”信号，并送到与门N15A的“l”输入端。

　　五、故障指令输出电路
　　
　　该电路由N14B、N15A、N15B、N15C组成，用于完成故障指令的输出，N14B的“B”输入端接电源，所以从N15A(3)脚送来的“转换故障低电平”信号送到N14B的“A”输入端，该负脉冲的前沿触发N14B，“O”端输出低电平。这时N14B“O”的低电平和N15A(3)脚的低电平分别送到N15B的(5)脚和(4)脚，N15B的(6)脚输出“转换故障低电平”，该电平经N15C输出，送到储存器清除储存数据，从而关闭功放模块，发射机无功率输出。
